Profesjonalny tester serwo

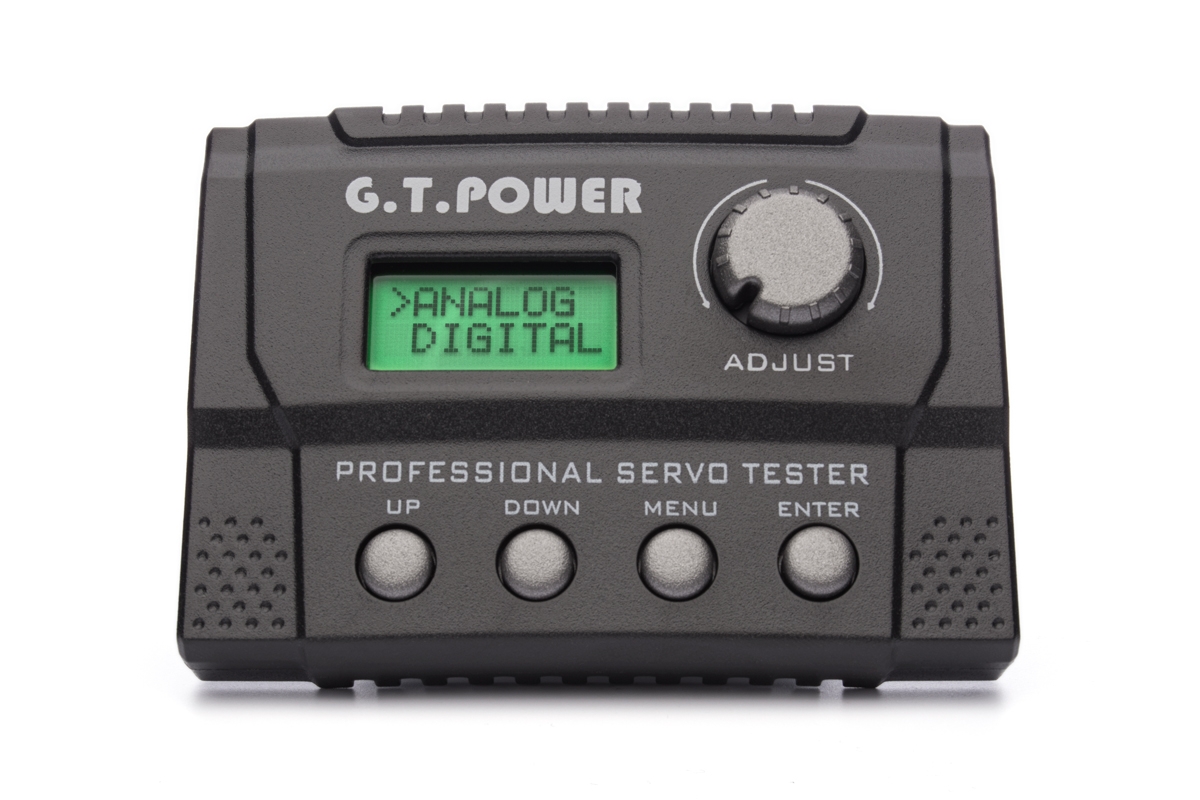

Profesjonalny tester serwomechanizmów może być używany do testowania serwomechanizmów cyfrowych i analogowych oraz do pomiaru szerokości impulsów sterujących. Generuje sygnał sterujący za pomocą impulsów o poziomie logicznym „1” wynoszącym 5,0 V i częstotliwości powtarzania 50 Hz (dla serwomechanizmów analogowych) lub 100 Hz (dla serwomechanizmów cyfrowych). Sterowanie urządzeniem odbywa się za pomocą czterech przycisków i pokrętła. Menu programu i wartości pomiarów wyświetlane są na dwuwierszowym wyświetlaczu LCD. Profesjonalny tester serwo posiada siedem podstawowych trybów pracy:

• Ręczna regulacja położenia serwomechanizmu za pomocą pokrętła (podstawowy zakres szerokości impulsu sterującego 1000–2000 µs/rozszerzony 500–2500 µs). Za pomocą tej funkcji można przetestować liniowość ruchu serwomechanizmu i jego działanie w ogólności. Można go również używać do testowania elektronicznych regulatorów prędkości.
• Automatyczne cykliczne testowanie ruchu serwomechanizmu z regulowaną liczbą cykli, zakresem odchylenia i prędkością narastania. Funkcja ta służy przede wszystkim do testowania długoterminowej żywotności serwomechanizmu.
• Testowanie serwomechanizmu za pomocą przycisku przełączającego stałe pozycje wynoszące 1000, 1500 i 2000 µs. Funkcja ta służy przede wszystkim do testowania i mechanicznej regulacji położenia neutralnego sterów oraz do sprawdzania dokładności powrotu serwomechanizmu do położenia środkowego przy ruchu z obu stron.
• Pomiar szerokości martwej strefy serwomechanizmu. Funkcja ta służy przede wszystkim do testowania szerokości martwej strefy serwomechanizmu i określania jego rzeczywistej rozdzielczości. Przydaje się również, gdy chcesz, aby kilka serwomechanizmów reagowało dokładnie w ten sam sposób – zwykle np. Serwa 2–4 CCPM, płytki sterujące, wiele serwomechanizmów sterujących tym samym lub parą sterów kierunku w modelach samolotów (szczególnie w ekstremalnym 3D z dużymi wychyleniami).
• Pomiar prędkości ruchu serwomechanizmu przy odchyleniu 60°.
• Automatyczne testowanie ruchu serwomechanizmu z regulowanym zakresem wychylenia i szybkością narastania. Funkcja ta służy przede wszystkim do testowania płynności ruchu serwomechanizmu; widoczny, np. uszkodzenia lub zużycie eksploatacyjne ścieżki oporowej potencjometru sprzężenia zwrotnego (objawiające się drganiami lub szarpaniem), uszkodzenia mechaniczne kół zębatych (brak zębów) itp.
• Pomiar szerokości impulsów sterujących pochodzących ze źródła zewnętrznego (np. odbiornika). Funkcja ta służy głównie do testowania impulsów sterujących na wyjściach serwomechanizmu z odbiornika. Można zmierzyć szerokość impulsu przy określonym ustawieniu nadajnika, a także przetestować stabilność szerokości impulsu sterującego (czy serwo trzęsie się, oscyluje lub dryfuje bez zmiany położenia elementów sterujących na nadajniku) itp.

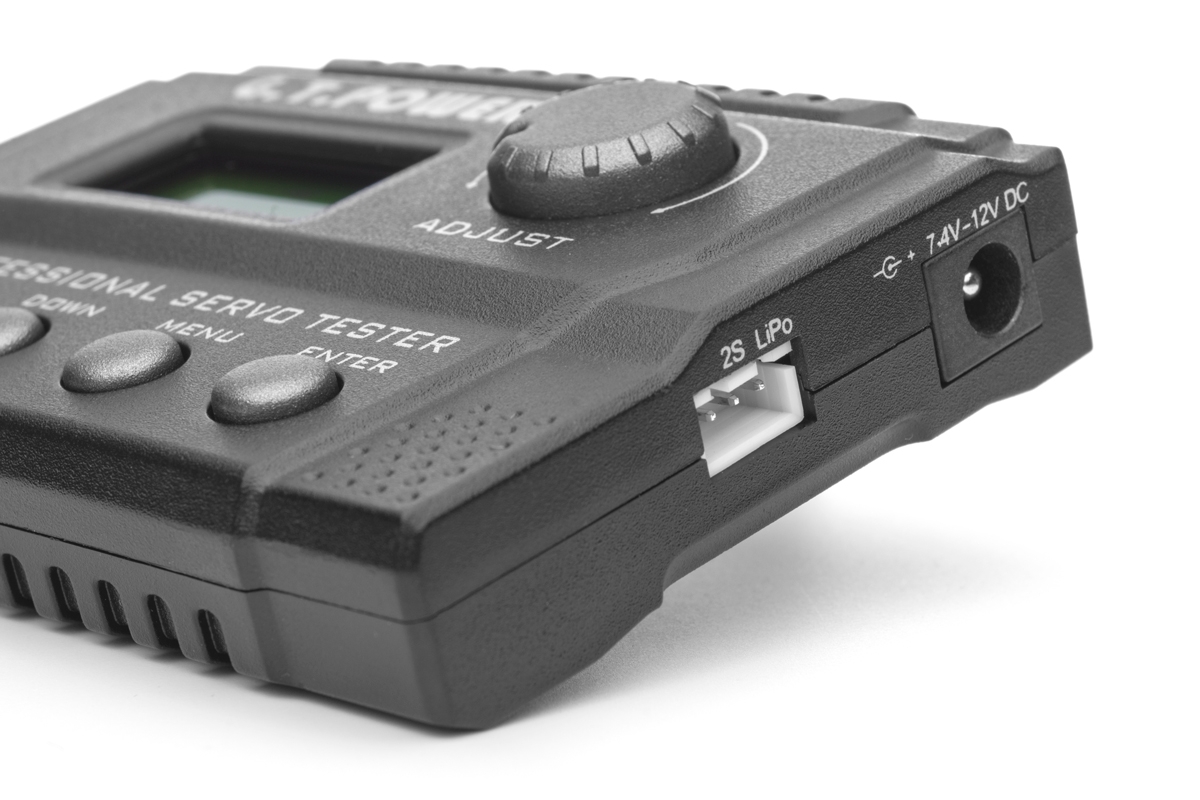

Zasilanie serwotestera odbywa się poprzez gniazda znajdujące się po prawej stronie – albo gniazdo JST-XH do podłączenia złącza serwisowego akumulatora LiPo 2S (7,4 V), albo złącze koncentryczne do podłączenia akumulatora lub zasilacza o napięciu 7,4–12 V. Napięcie zasilania serwa na wyjściu serwotestera (SIGNAL/OUT) jest stabilizowane na poziomie 5 V niezależnie od napięcia zasilania urządzenia.

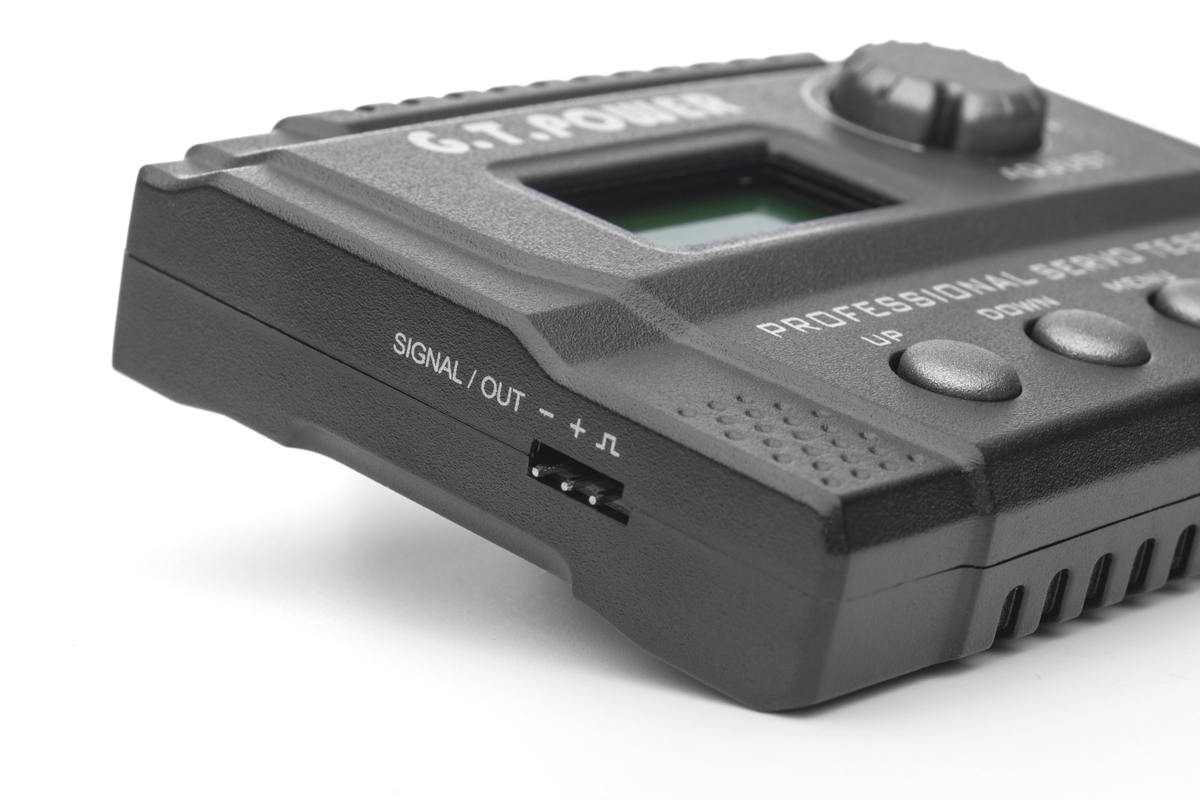

Testowane serwo podłączamy do gniazda SIGNAL/OUT po lewej stronie. To samo gniazdo służy do doprowadzania sygnału sterującego ze źródła zewnętrznego podczas pomiaru szerokości impulsu w trybie „PW MODE”.

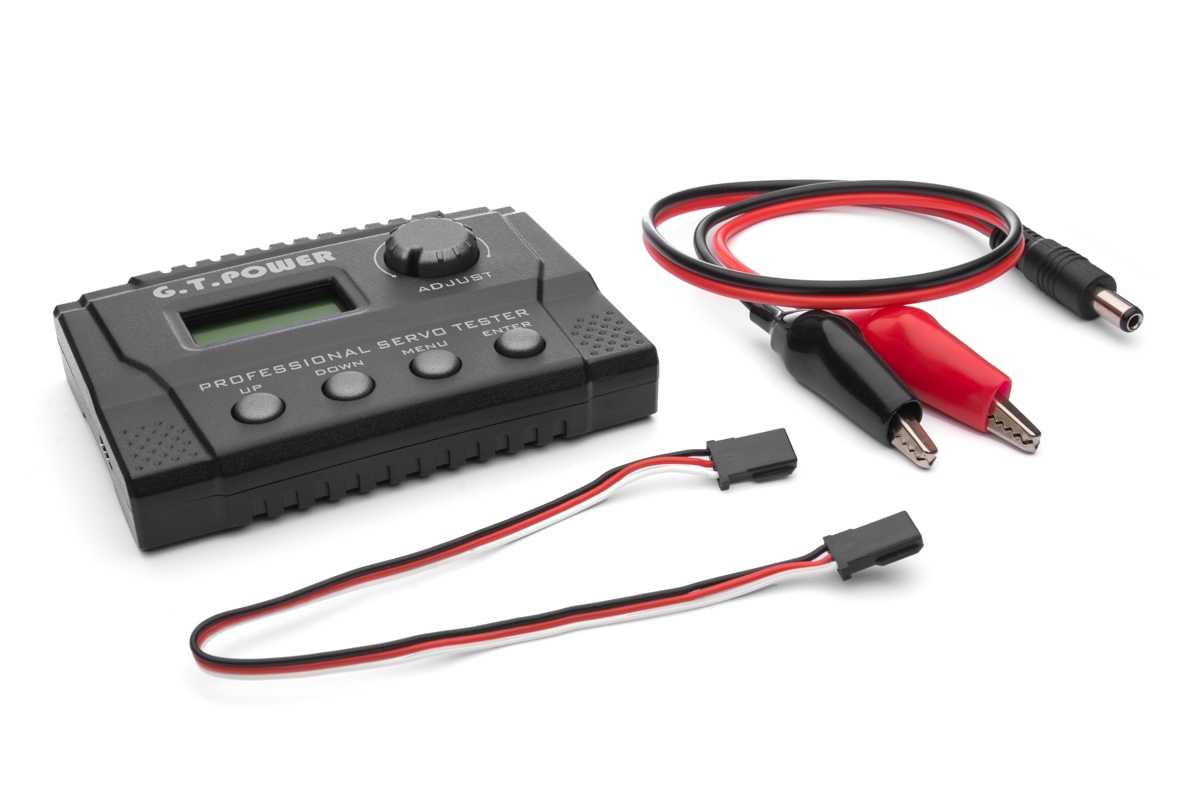

Pakiet zawiera:

Profesjonalny tester serwomechanizmów, kabel zasilający ze złączem koncentrycznym i zaciskami krokodylkowymi, kabel serwomechanizmu, instrukcja.
