Watomierz 180 A

Mały watomierz prądu stałego do 6500 W z pomiarem w czasie rzeczywistym natężenia prądu w zakresie 0–180 A, napięcia 0–60 V, ładunku elektrycznego 0–65 Ah i energii 0–6500 Wh oraz pamięcią maksymalnych wartości natężenia prądu, napięcia i mocy/watów. Wymiary: 85×43×25mm, waga: 82g.

Miernik 180 A może mierzyć:

• Napięcie DC w czasie rzeczywistym 0-60 V z pamięcią napięcia minimalnego
• Prąd stały w czasie rzeczywistym 0-180 A z pamięcią maksymalnego prądu
• Moc/waty w czasie rzeczywistym 0-6554 W z pamięcią maksymalnej wartości mocy/watów
• Ilość ładunku elektrycznego przekazanego 0-65 Ah
• Ilość zużytej energii elektrycznej 0–6554 Wh
• Czas

Watomierz jest niezastąpionym urządzeniem służącym do sprawdzania i optymalizacji układów napędowych.

• Może zapobiec uszkodzeniu akumulatorów, silników elektrycznych i regulatorów prędkości na skutek nadmiernego natężenia prądu oraz pomóc wybrać optymalny rozmiar śmigła lub przełożenie przekładni w zależności od zastosowanego silnika i regulatora.
• Umożliwia kontrolę obciążenia zasilaczy, ustawianie bezpiecznych napięć
• Umożliwia sprawdzenie pojemności akumulatorów i ich ładowności
• Umożliwia sprawdzenie rzeczywistego zużycia prądu przez odbiornik i serwomechanizmy, aby podjąć decyzję o konieczności zastosowania akumulatora lub stabilizatora mocy UBEC o większej obciążalności

Korzystanie z watomierza

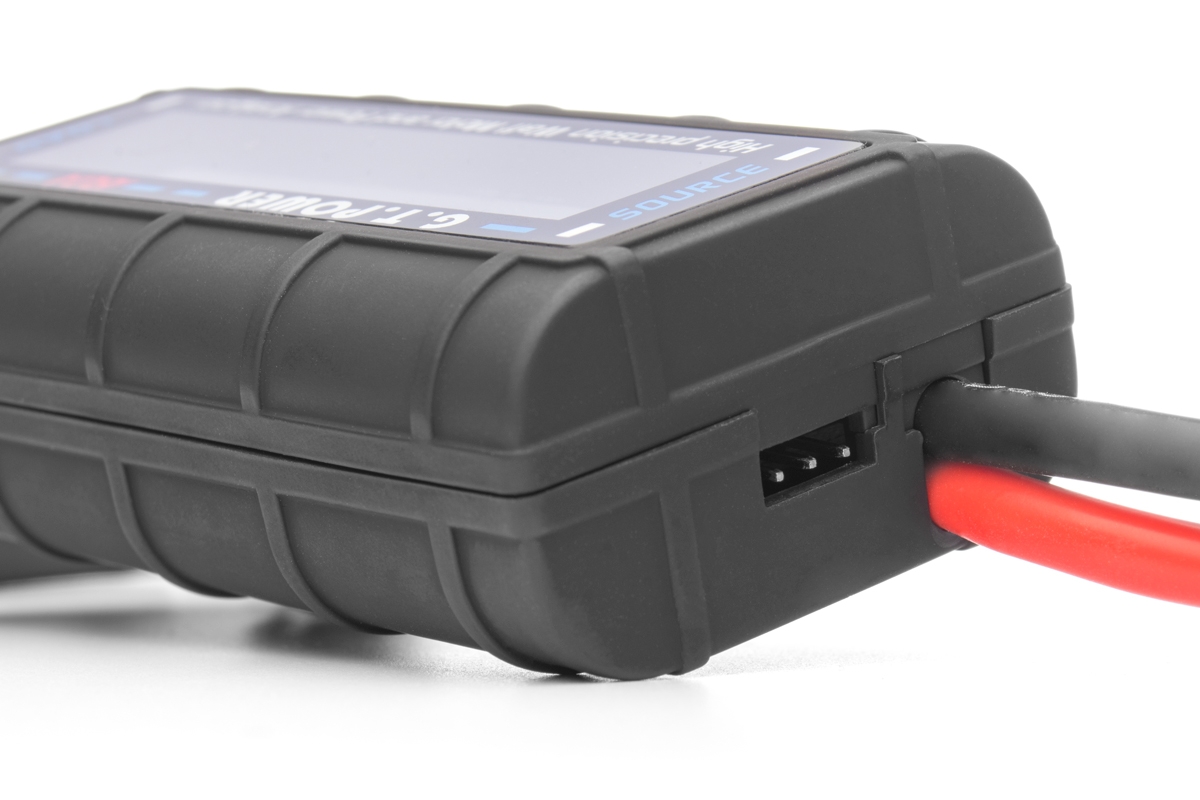

Źródło zasilania (np. akumulator napędowy) podłączone jest do przewodów wejściowych watomierza. Odbiornik/obciążenie (np. regulator prędkości z silnikiem) jest podłączony do przewodów wyjściowych watomierza. Jeżeli napięcie mierzonego źródła jest niższe od 4,8 V, należy doprowadzić zasilanie do układu elektronicznego watomierza, podłączając do gniazda z lewej strony źródło o napięciu 4,8–6,0 V (np. akumulator odbiornika NiMH o napięciu 4,8 V).

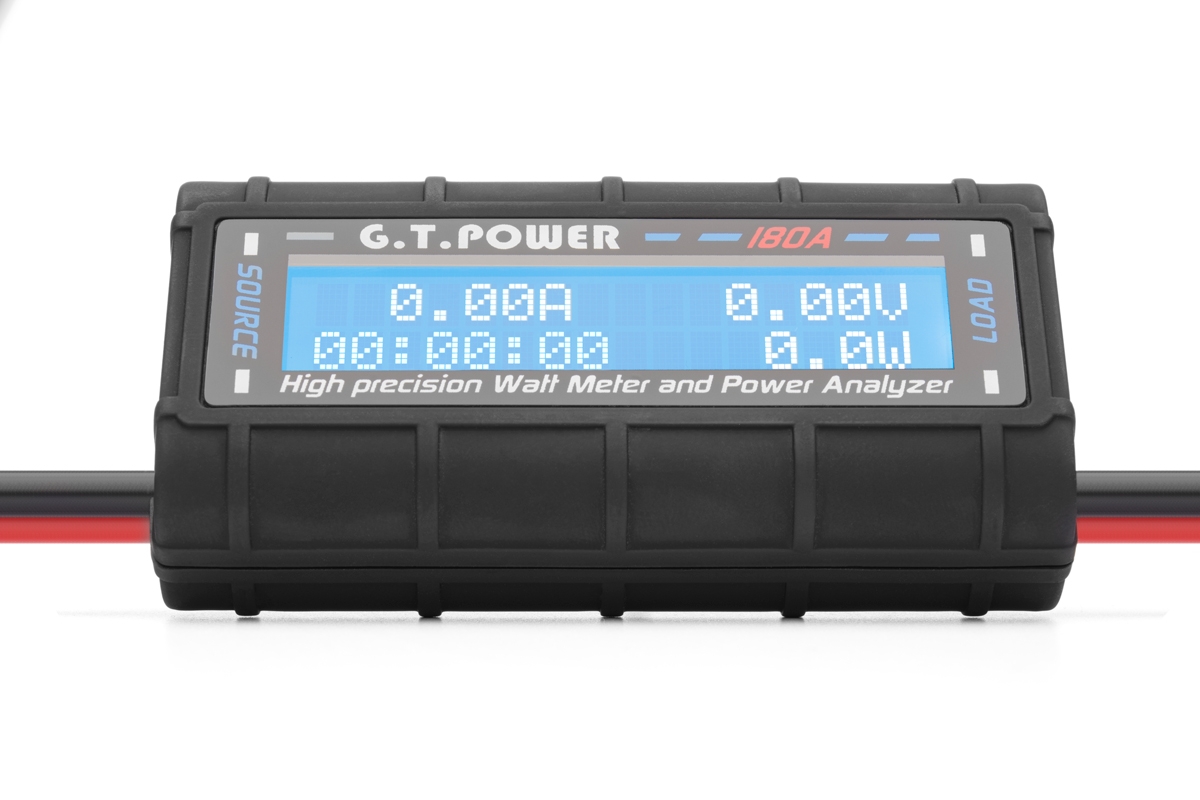

Pierwszy wiersz wyświetlacza pokazuje chwilowe natężenie prądu (A) i chwilowe napięcie (V). W drugim wierszu po prawej stronie wyświetlana jest chwilowa moc/pobór mocy (W), po lewej stronie cyklicznie co 2 s wyświetlane są dane dotyczące czasu pomiaru, minimalnego napięcia (Vm), czasu ładowania (Ah), maksymalnego natężenia prądu (Ap), maksymalnej mocy/poboru mocy (Wp) i energii elektrycznej (Wh). Okres pomiaru wynosi 0,4 s.

Zawartość opakowania:

Miernik mocy 180 A, instrukcja.
