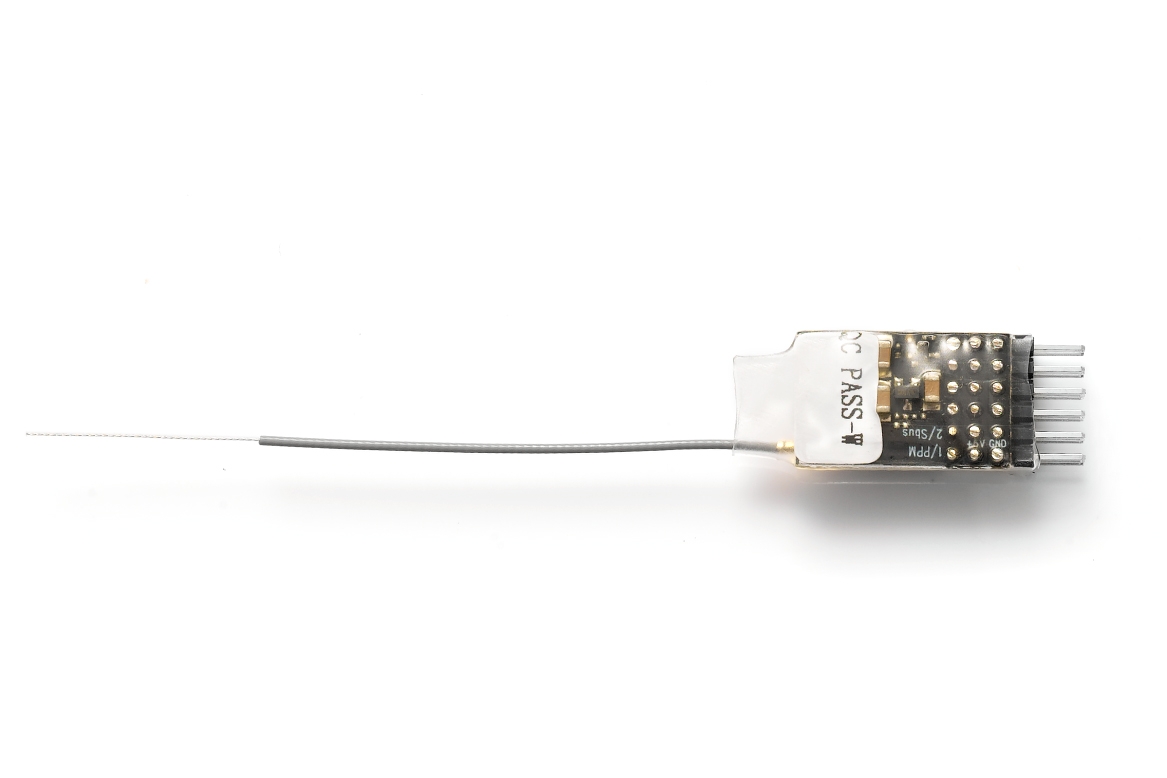

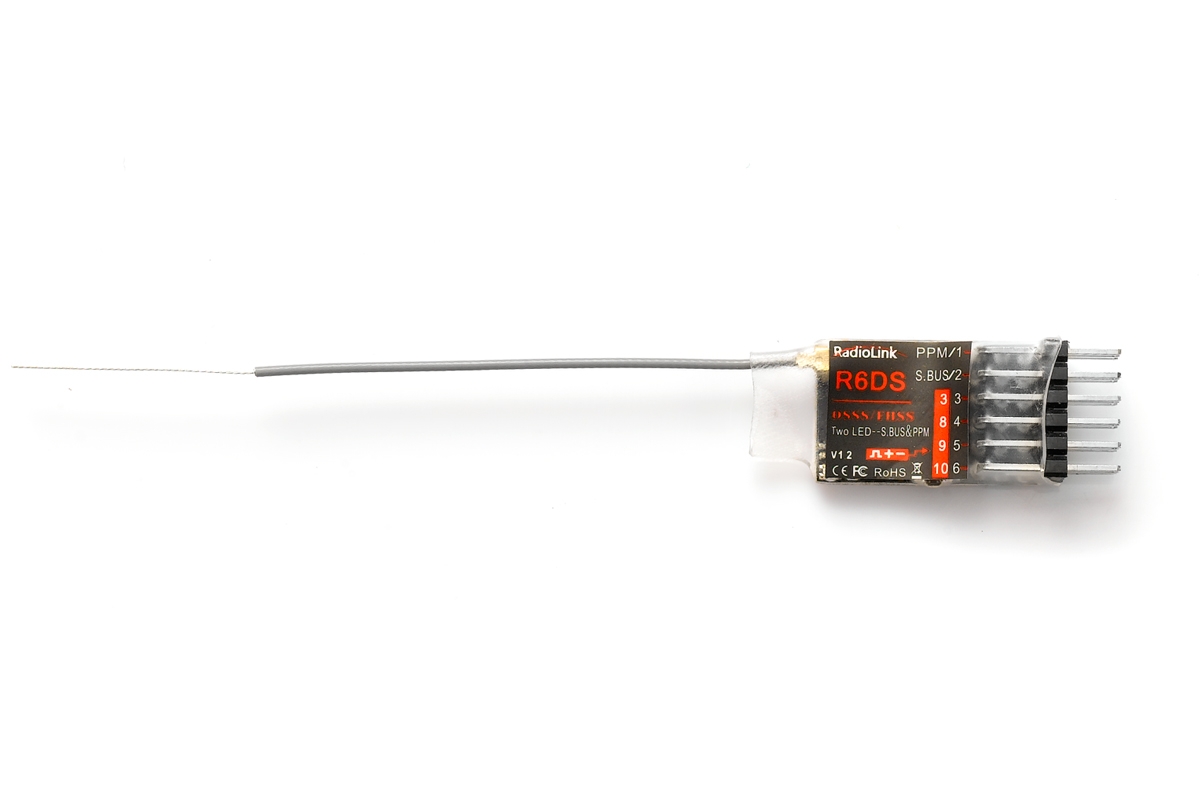

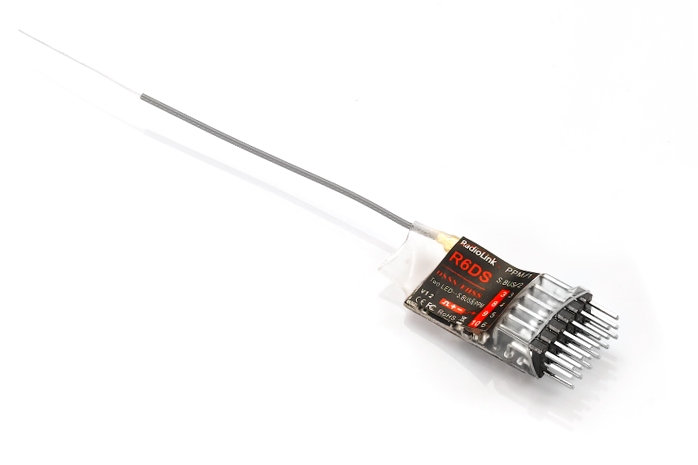

Odbiornik RadioLink R6DS

RadioLink R6DS 2,4 GHz to niewielki sześciokanałowy odbiornik z synchroniczną transmisją z przeskokiem częstotliwości DSSS i FHSS, kompatybilny z nadajnikami RadioLink AT9, AT9S, AT10 i AT10II (AT10II musi być przełączony w tryb transmisji 10CH). Oferuje dwa tryby pracy – ze standardowymi wyjściami serwo sygnału PWM (sześć kanałów) lub z wyjściami szeregowymi S-BUS+PPM (dziesięć kanałów).

Odbiornik nadaje się do dronów wolno latających i park-flyer, dronów wyścigowych i innych mniejszych modeli (producent podaje zasięg 300 m na ziemi i 600 m w powietrzu). Zastosowanie technologii transmisji DSSS/FHSS gwarantuje wysoką odporność na zakłócenia oraz możliwość ustawienia odchyleń awaryjnych (fail-safe) na wypadek awarii lub silnych zakłóceń sygnału nadajnika.

Parowanie z nadajnikiem odbywa się za pomocą przycisku parowania na odbiorniku, stany pracy urządzenia sygnalizowane są za pomocą diody LED. Odbiornik wyposażony jest w listwy stykowe dostosowane do standardowych złącz UNI (JR/Graupner, Hitec, Futaba). zaciski są zorientowane w kierunku osi podłużnej odbiornika.

Tryby pracy:

• Z indywidualnymi wyjściami sygnału PWM serwomechanizmów: Czerwona dioda LED wskazuje wyjście sygnału PWM, łącznie sześć kanałów.

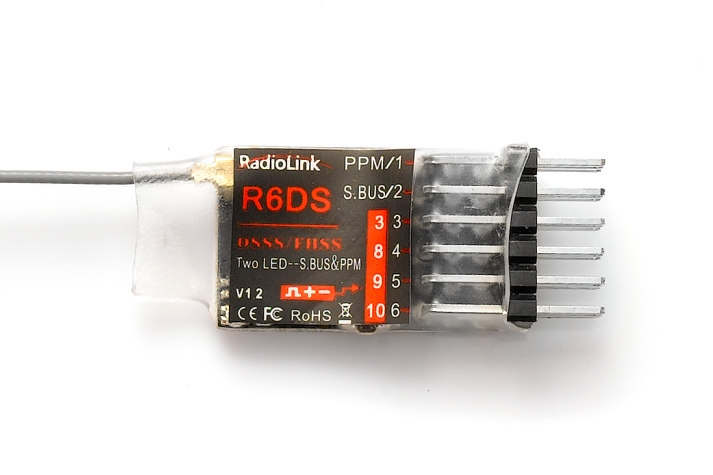

• Z wyjściem szeregowym S-BUS+PPM: Niebieska/fioletowa dioda LED wskazuje wyjście sygnału S-BUS+PPM, łącznie dziesięć kanałów. Wyjścia sygnału S-BUS+PPM i PWM mogą być używane jednocześnie w trybie pracy S-BUS. Gniazdo CH1 wyprowadza sygnał PPM, gniazdo CH2 wyprowadza sygnał S-BUS, a gniazda CH3 do CH6 służą jednocześnie jako wyjścia sygnału PWM dla kanałów trzy, osiem, dziewięć i dziesięć.
