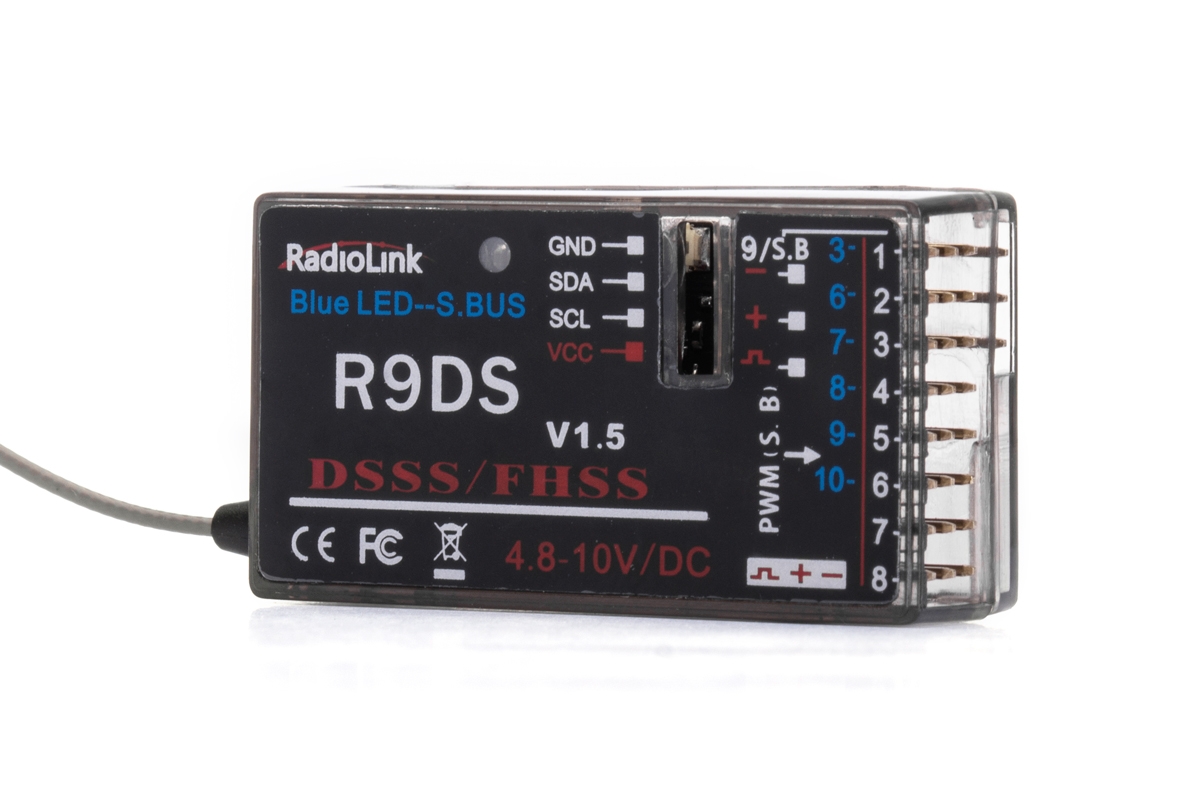

RadioLink - Odbiornik RadioLink R9DS - 1RL0048
RadioLink R9DS 2,4 GHz to dziewięciokanałowy odbiornik telemetryczny z synchroniczną transmisją częstotliwości DSSS i FHSS, kompatybilny z nadajnikami RadioLink AT9, AT9S, AT10 i AT10II (AT10II musi być przełączony w tryb transmisji 10CH). Radio-Link R9DS oferuje wyjście sygnału PWM (dziewięć kanałów) lub szeregowy S-BUS (dziesięć kanałów). Odbiornik jest kompatybilny z modułami telemetrycznymi PRM-01 i PRM-02.
Odbiornik oferuje dwa tryby pracy – ze standardowym sygnałem PWM na wyjściach serwo (dziewięć kanałów) lub z wyjściem szeregowym S-BUS (dziesięć kanałów). Odbiornik przeznaczony jest do modeli RC wszystkich typów (zasięg podany przez producenta to 900 m na ziemi i 2000–3000 m w powietrzu). Zastosowanie technologii transmisji DSSS/FHSS gwarantuje wysoką odporność na zakłócenia oraz możliwość ustawienia odchyleń awaryjnych (fail-safe) na wypadek awarii lub silnych zakłóceń sygnału nadajnika.
Parowanie z nadajnikiem odbywa się za pomocą przycisku parowania na odbiorniku, stany pracy urządzenia sygnalizowane są za pomocą diody LED. Odbiornik wyposażony jest w listwy stykowe dostosowane do standardowych złącz UNI (JR/Graupner, Hitec, Futaba); Zaciski są zorientowane w kierunku osi podłużnej odbiornika.
Tryby pracy
- Z indywidualnymi wyjściami sygnału serwo PWM: Czerwona dioda LED wskazuje wyjście sygnału PWM, łącznie dziewięć kanałów.
- Z wyjściem szeregowym S-BUS: Niebieska/fioletowa dioda LED wskazuje wyjście sygnału S-BUS, łącznie dziesięć kanałów. Wyjścia sygnału S-BUS i PWM mogą być używane jednocześnie w trybie pracy S-BUS. Na gnieździe CH9 dostępny jest sygnał wyjściowy S-BUS, a jednocześnie na gnieździe CH1 dostępny jest sygnał PWM kanału trzeciego. Sygnał PWM kanałów od szóstego do dziesiątego trafia następnie na gniazda CH2 do CH6.
\r\n
Informacje techniczne
| Modulacja/kodowanie | 2,4 GHz FHSS/DSSS |
| Zakres | Pełny |
| Liczba kanałów PWM/S-BUS | 9/10 |
| Wyjście szeregowe | Autobus S-BUS |
| Funkcjonować | Bezpieczny w razie awarii |
| Zasilacz | 4.8; 6,0; 7.2; 7.4 |
| Pobór prądu bez serwomechanizmów [mA] | 40–180 |
| Długość [mm] | 43 |
| Szerokość [mm] | 24 |
| Wysokość [mm] | 15 |
| Waga [g] | 14 |
