Bezprzewodowy kabel nauczyciel/uczeń

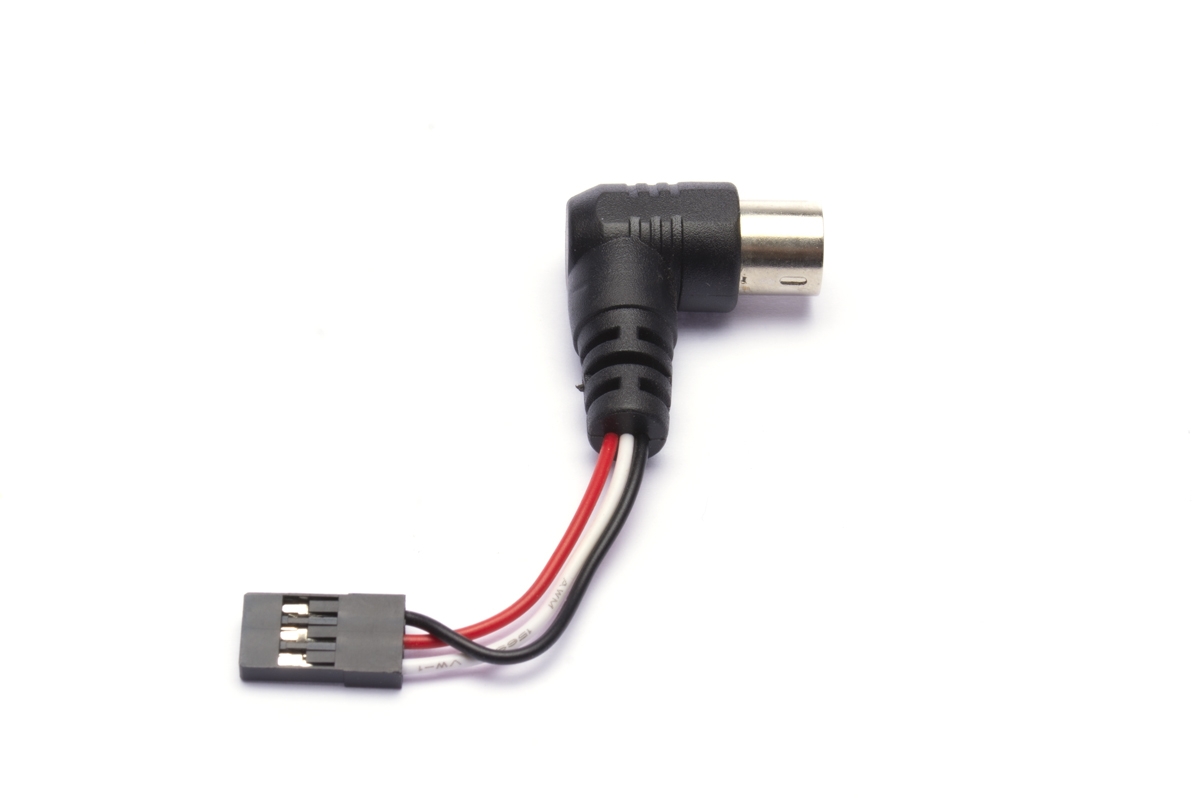

Kabel do bezprzewodowego systemu nauczyciel-uczeń umożliwia bezprzewodowe połączenie dwóch nadajników Radiolink. Działa jako adapter podłączany do gniazda nauczyciel-uczeń w nadajniku nauczyciela, do którego podłączony jest odbiornik z wyjściem PPM sparowany z nadajnikiem ucznia.

Nadajnik nauczyciela

Nadajnik nauczyciela (AT9S lub AT10II) jest sparowany z odbiornikiem w modelu, który będzie sterowany przez system nauczyciel-uczeń. Model zostaje zaprogramowany w pamięci nadajnika nauczyciela, oblatany i sprawdzony pod kątem prawidłowego działania wszystkich sterowanych funkcji. W menu BASIC/Trainer aktywowana jest opcja przekazywania sterowania między nauczycielem i uczniem lub programuje się, które kanały będą przekazywane uczniowi i w jaki sposób. Na początek polecamy skorzystać z trybu „FUNC”, który w pełni wykorzystuje ustawienia modelu zapisane w pamięci nadajnika nauczyciela, a z nadajnika ucznia przejmowane są jedynie wychylenia kontrolera (dzięki temu w zasadzie możliwe jest sterowanie np. modelem śmigłowca za pomocą nadajnika ucznia T8FB, mimo że T8FB nie posiada programu śmigłowcowego).

Nadajnik studencki

Odbiornik studencki (T8FB, AT9S lub AT10II) należy sparować ze zgodnym odbiornikiem ustawionym na tryb pracy z wyjściem szeregowym PPM. Jeżeli nadajnik ucznia na to pozwala, należy ustawić ten sam typ modelu i inne parametry, co w nadajniku nauczyciela (nie jest to konieczne w przypadku korzystania z trybu „FUNC”).

• T8FB - kompatybilne odbiorniki: R8EF, R8FM Mini
• AT9S - kompatybilne odbiorniki: R6DS, R6DSM, R12DSM Mini (wymaga aktualizacji oprogramowania nadajnika do pracy 12-kanałowej)
• AT10II - kompatybilne odbiorniki: R6DS, R6DSM - wymagają przełączenia trybu nadawania na „10CH” w nadajniku w menu BASIC/SYSTEM/CH-SELECT, R12DSM Mini

Uruchomienie

1. Włącz nadajnik ucznia.

2. Włącz nadajnik nauczyciela, podłącz kabel bezprzewodowego systemu nauczyciel-uczeń z odbiornikiem do gniazda Trainer w nadajniku nauczyciela. Upewnij się, że odbiornik znajduje się w trybie pracy, w którym wyjście PPM jest aktywne, a kabel połączeniowy jest podłączony do właściwego gniazda w odbiorniku (patrz instrukcja obsługi odbiornika).

3. Włącz model i sprawdź, czy sterowanie za pomocą nadajnika nauczyciela działa prawidłowo.

4. Ustaw przełącznik Nauczyciel-Uczeń na nadajniku Nauczyciela w pozycji włączonej, aby przekazać kontrolę Uczniowi. Teraz sprawdź ponownie, czy sterowanie modelem za pomocą nadajnika ucznia działa prawidłowo - sprawdź poprawność położenia neutralnego (serwa nie mogą zmieniać położenia podczas przekazywania sterowania), prawidłowy kierunek i wielkość wychylenia wszystkich sterów oraz innych sterowanych funkcji. W razie potrzeby dostosuj ustawienia nadajnika uczniowskiego.

5. Możesz wystartować!

Zawartość opakowania: Kabel do bezprzewodowego systemu nauczyciel-uczeń, instrukcja.
