WSKAŹNIK 10 LED Rx 4-pin

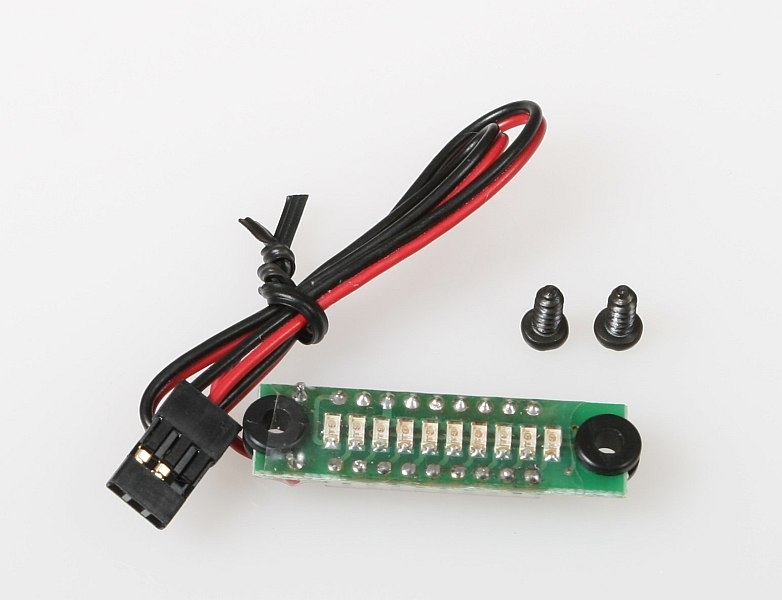

Wskaźnik napięcia („punkt pracy”) dla akumulatorów Ni-XX 4-ogniwowych z 10 diodami LED. Wskaźnik zasilany jest z baterii pomiarowej i wyposażony jest w nóżki z gumowymi przelotkami, umożliwiające przykręcenie ich w odpowiednim miejscu modelu.

Wskaźnik podłącza się za pomocą dwużyłowego kabla ze standardowym złączem serwo Hitec/JR, np. do wolnego kanału w odbiorniku. Kolumna 10 diod LED z rozszerzoną skalą pozwala odróżnić ogniwa w pełni naładowane (napięcie powyżej 5,1 V), częściowo naładowane, rozładowane (4,6-4,8 V) i niebezpiecznie rozładowane (poniżej 4,4 V) zarówno w stanie pustym, jak i pod obciążeniem (jeśli poruszysz kilkoma serwami naraz, a kolumna znacząco „opadnie” w strefę „rozładowania”, na pewno nie będziesz miał już energii na kolejny start).

Poziomy napięcia są wskazywane w formie „ruchomych kropek” za pomocą jednej świecącej diody LED. Taki sposób sygnalizacji gwarantuje minimalny pobór prądu niezbędny do własnej pracy wskaźnika, a także pozwala na wskazywanie większej liczby poziomów - jeżeli świecą się dwie diody LED jednocześnie, to napięcie wynosi połowę wartości między poziomami odpowiadającymi poszczególnym diodom LED.

Tabela orientacyjna wskazanych poziomów napięć

Uwaga: podane poziomy napięcia mają charakter wyłącznie orientacyjny. Dzięki doskonałej stabilności i dokładności pomiaru zastosowanego układu scalonego, można w razie potrzeby dokładnie skalibrować wskaźnik za pomocą dobrego woltomierza i regulowanego źródła napięcia.
