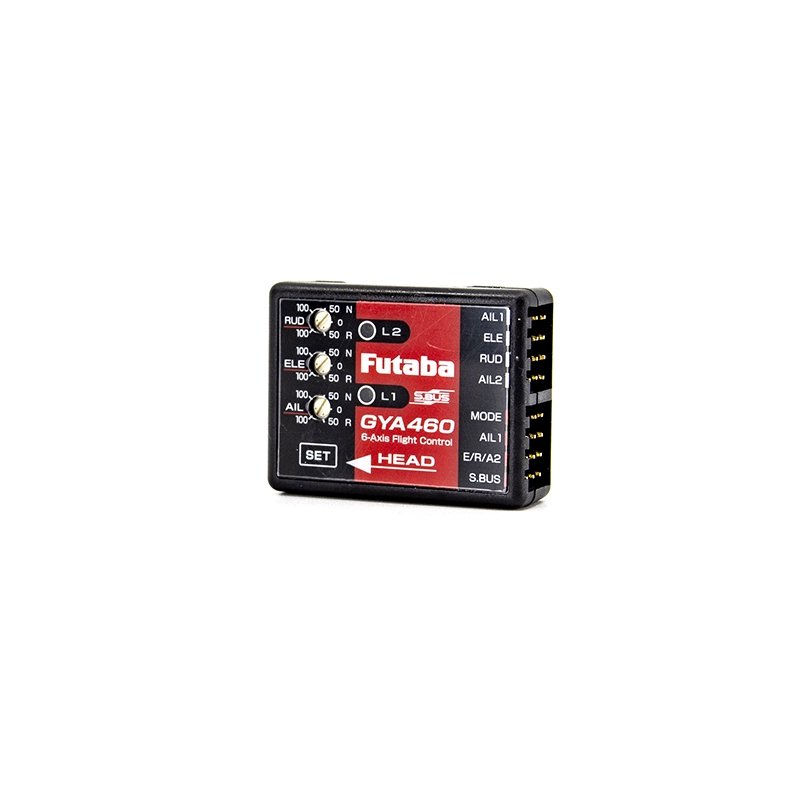

Futaba GYA460 trójosiowy żyroskop do samolotów

GYA460 to 6-osiowy system stabilizacji (zintegrowany 3-osiowy żyroskop MEMS + 3-osiowy akcelerometr) do stabilizacji modeli samolotów napędzanych silnikiem elektrycznym w 3 osiach (nie nadaje się do modeli z silnikami spalinowymi). Oferuje możliwość przełączania 3 trybów pracy za pomocą nadajnika. Jego użycie wymaga jedynie minimalnej konfiguracji i jest wyposażony w port wejściowy S.BUS; obsługuje lotki sterowane parą serwomechanizmów i jest wyposażony w mikser do samodzielnego ustawiania skrzydeł. Aktywność żyroskopu jest sygnalizowana za pomocą wskaźnika LED.

Trzy tryby pracy (przełączane za pomocą innego kanału zestawu RC przełącznikiem trójpozycyjnym: sygnał -100%~-50% tryb początkujący, -30%~+30% żyroskop wyłączony, +50%~+100% tryb GYRO)

• Tryb początkujący – Ten tryb jest odpowiedni do podstawowego szkolenia pilotażu dla początkujących. Sterowanie modelem odbywa się za pomocą czujnika żyroskopowego i akcelerometra. Maksymalne pochylenie modelu w poszczególnych osiach jest ograniczone do około ±80°. Jeśli elementy sterujące na nadajniku (oprócz przepustnicy) zostaną ustawione w położeniu neutralnym, model automatycznie powróci do pozycji poziomej. Maksymalny kąt pochyłu jest powiązany z podwójnymi odchyleniami na nadajniku. Na przykład, jeśli podwójne odchylenia zostaną ustawione na 50%, maksymalny kąt pochyłu zostanie zmniejszony o połowę, więc będzie wynosił tylko ±40°.
• Tryb GYRO – Ten tryb jest odpowiedni do akrobacji i lotów odwróconych. Model jest sterowany wyłącznie przez czujnik żyroskopowy. Maksymalne ograniczenie przechyłu i automatyczne poziomowanie nie mają zastosowania.
• Żyroskop wyłączony – stabilizacja wyłączona, tylko Ty sterujesz modelem.

Trymery czułości wzmocnienia/reakcji żyroskopu

Trzy trymery umożliwiają niezależne ustawienie wartości wzmocnienia dla osi lotek, steru wysokości i steru kierunku. Ustawienie wzmocnienia w górnej czy dolnej połowie zakresu obrotu trymera determinuje kierunek reakcji żyroskopu.

Przycisk regulacji

Umożliwia podstawowe ustawienia żyroskopu – wybierz kierunek/orientację instalacji GYA460, model normalny lub mieszany dla jednopłatu.

Łączenie z odbiornikiem

Żyroskop można podłączyć do klasycznego odbiornika z wyjściami kanałowymi PWM dla poszczególnych serwomechanizmów (kanały lotek, steru wysokości i steru kierunku + kanał przełączania trybu pracy) lub do wyjścia szeregowego S.BUS odbiornika – w tym przypadku wystarczy pojedynczy kabel.

Kompatybilne serwomechanizmy

Żyroskop może współpracować zarówno z serwomechanizmami analogowymi, jak i cyfrowymi (dla zasilania 4,8 V i HV do 8,4 V). Typ serwomechanizmu wybiera się za pomocą trymera, aby ustawić limit odchylenia.

Zestaw żyroskopowy zawiera: żyroskop GYA460, dwustronną taśmę piankową do montażu żyroskopu, kable połączeniowe, miniaturowy śrubokręt, instrukcję obsługi.
