Dziesięciokanałowy odbiornik telemetryczny Futaba F-4G 2,4 GHz do samochodów i łodzi RC. 4 wyjścia kanałowe do serwomechanizmów, kanały 5–10 na S.BUS2. Port S.BUS2 do czujników telemetrycznych. Zasilanie: 3,7–7,4 V, wymiary: 25,5×20,7×10,6 mm (z anteną 30,5 mm), waga: 7,2 g. Tylko do modeli z napędem elektrycznym, ograniczony zasięg.
Dziesięciokanałowy odbiornik systemu transmisyjnego Futaba F-4G 2,4 GHz z super szybką reakcją i pełną telemetrią do samochodów i łodzi RC. Przeznaczony wyłącznie do użytku w modelach napędzanych silnikiem elektrycznym. Port S.BUS2 do komunikacji dwukierunkowej umożliwia podłączenie serwomechanizmów S.BUS2 dla kanałów 5–10, czujników telemetrycznych Futaba, żyroskopów lub innych kompatybilnych urządzeń. Stany pracy odbiornika są wskazywane przez wskaźnik LED.
System transmisyjny F-4G
Futaba F-4G 2.4GHz to nowy system transmisyjny o super szybkiej reakcji umożliwiający transmisję telemetrii i do 10 kanałów. Na kanałach 1-4 możliwe jest (w zależności od ustawień na nadajniku, każdy kanał może pracować w innym trybie) przesyłanie sygnału wąskopasmowego dla serw Futaba SR o częstotliwości powtarzania 833 Hz (cykl 1 ms), dla klasycznych serw cyfrowych o częstotliwości powtarzania 333 Hz (cykl 3 ms) lub dla serw analogowych o częstotliwości powtarzania 66 Hz (cykl 15 ms). Kanały 5-10 są przesyłane jako sygnał szeregowy dla serw S.BUS2 o częstotliwości powtarzania 66 Hz.
Antena

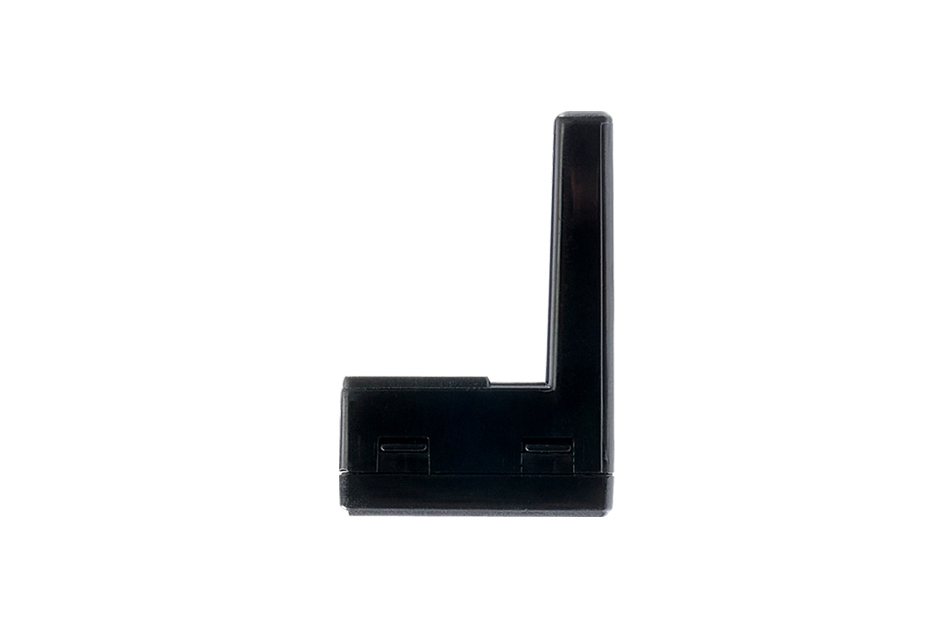

Odbiornik jest wyposażony w anteny różnorodności wbudowane w skrzynkę odbiorczą (w „tyle” skrzynki w kształcie „krzesła”). Ze względu na ograniczony zasięg jest przeznaczony wyłącznie do modeli napędzanych silnikiem elektrycznym i nie może być używany w modelach z silnikiem spalinowym.
Wyjścia odbiornika, tryby kanału

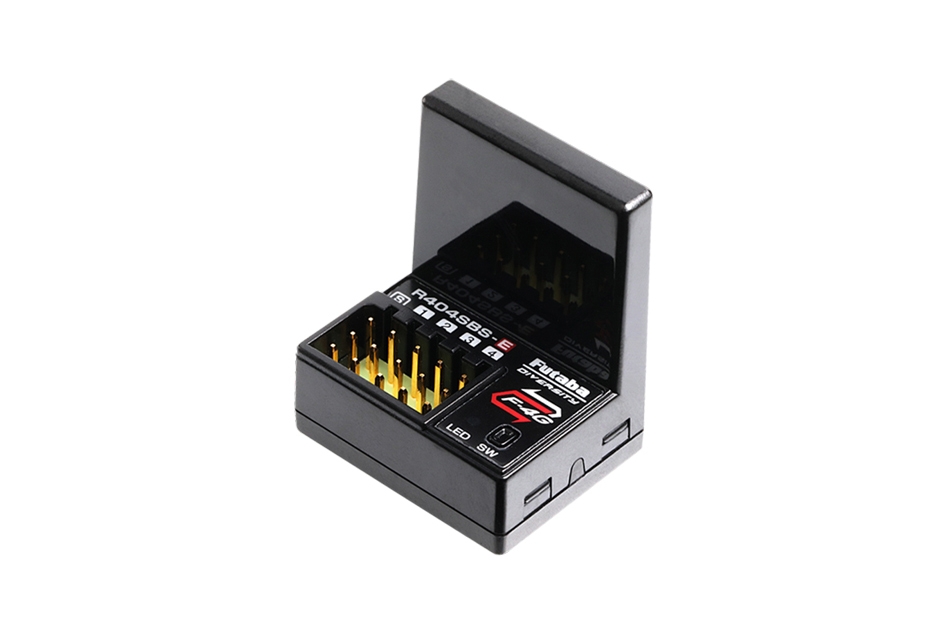

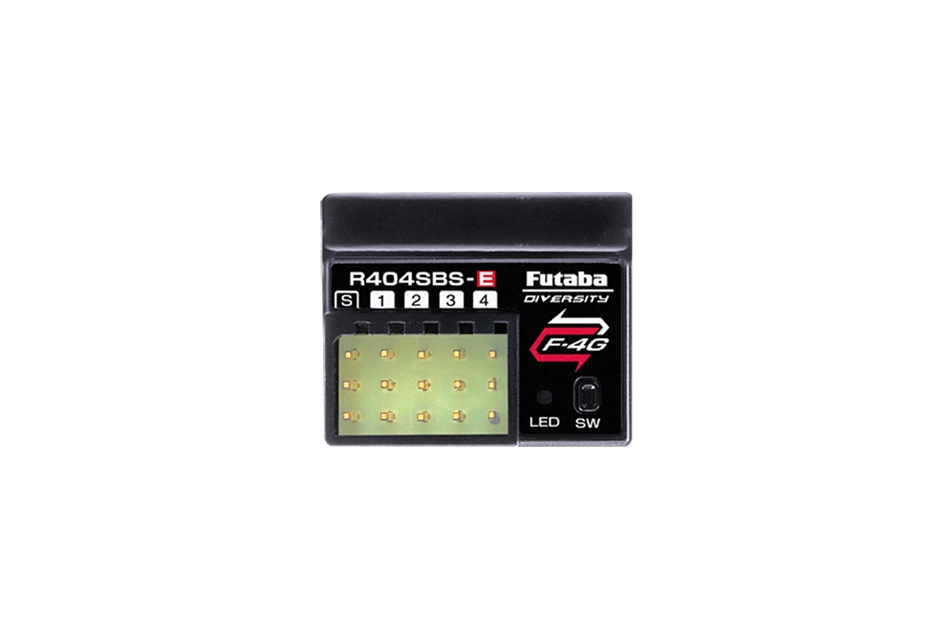

Odbiornik wyposażono w gniazda na standardowe złącza Futaba (z wypustką), do których oczywiście można włożyć złącza UNI (JR/Graupner, Hitec) bez wypustki bocznej.
Wyjścia kanałowe (PWM): R404SBS-E oferuje 4 klasyczne kanały PWM.
S.BUS2: Gniazdo S.BUS2 umożliwia podłączenie serwomechanizmów S.BUS2 dla kanałów 5–10, czujników telemetrycznych Futaba, których dane mogą być wyświetlane na nadajniku, żyroskopach/stabilizatorach lub innych urządzeniach.
Telemetria
Urządzenie R404SBS-E przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.
R404SBS-E umożliwia stosowanie czujników telemetrycznych Futaba i innych czujników kompatybilnych z magistralą systemową S.BUS2 z komunikacją dwukierunkową (możliwość użycia czujników zależy od możliwości nadajnika).
Możliwość aktualizacji oprogramowania układowego
Oprogramowanie odbiornika można aktualizować bezprzewodowo za pomocą nadajnika.
Czym jest S.BUS2/S.BUS?
- S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwomechanizmami, kontrolerami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego S.BUS odbiornika.
- S.BUS2 – magistrala szeregowa Futaba do komunikacji dwukierunkowej umożliwia (podobnie jak S.BUS) sterowanie serwomechanizmami, regulatorami prędkości, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego/wejściowego S.BUS2 odbiornika. Ponadto umożliwia podłączenie czujników telemetrycznych i przesyłanie danych z nich przez odbiornik w celu wyświetlenia ich na nadajniku; z niektórych serwomechanizmów S.BUS2 może przesyłać informacje o prądzie roboczym, temperaturze lub kącie dźwigni wyjściowej serwomechanizmu do nadajnika.
W przeciwieństwie do konwencjonalnych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwomechanizmów, żyroskopów lub innych urządzeń. Dane te obejmują polecenia takie jak „przesuń kanał serwomechanizmu 3 o 15 stopni, przesuń kanał serwomechanizmu 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia, które są specyficzne dla ich własnego ustawionego kanału. Umożliwia to podłączenie wielu serwomechanizmów do tego samego kabla sygnałowego, przy jednoczesnym zachowaniu możliwości indywidualnego ustawiania i sterowania nimi w razie potrzeby. Odbywa się to za pomocą kodu identyfikacyjnego serwomechanizmu (ID). ID można znaleźć na naklejce na pudełku serwomechanizmu.
Serwo S.BUS2 można podłączyć zarówno do portów S.BUS2, jak i S.BUS odbiornika. Jego funkcja jest ustalana poprzez ustawienie kanału w pamięci serwomechanizmu (dokonuje się tego za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem S-Link PC - w przypadku niektórych serwomechanizmów kanał można ustawić tylko za pomocą nadajnika).
Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanałowego klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch jest określany przez sygnał w kanale odbiornika, do którego jest podłączone. Ustawienia programowalnych funkcji serwa pozostają ważne.
Zawartość opakowania
Pakiet zawiera Odbiornik Futaba R404SBS-E i instrukcja obsługi.
