Żyroskop śmigłowcowy Futaba GY470

Miniaturowy dwutrybowy żyroskop (Normal/AVCS) do wirników trymerów śmigłowców z obsługą S.BUS/S.BUS2. Możliwość zdalnej kontroli wzmocnienia i przełączania trybu pracy Normal/AVCS, ustawiania limitów odchylenia, czułości odpowiedzi żyroskopu, wyboru typu serwomechanizmu (1520 us/760 us). Tylko do serwomechanizmów cyfrowych. Wymiary: 20,7×20,7×11 mm, waga: 3,7 g, zasilanie: 4,0–8,4 V.

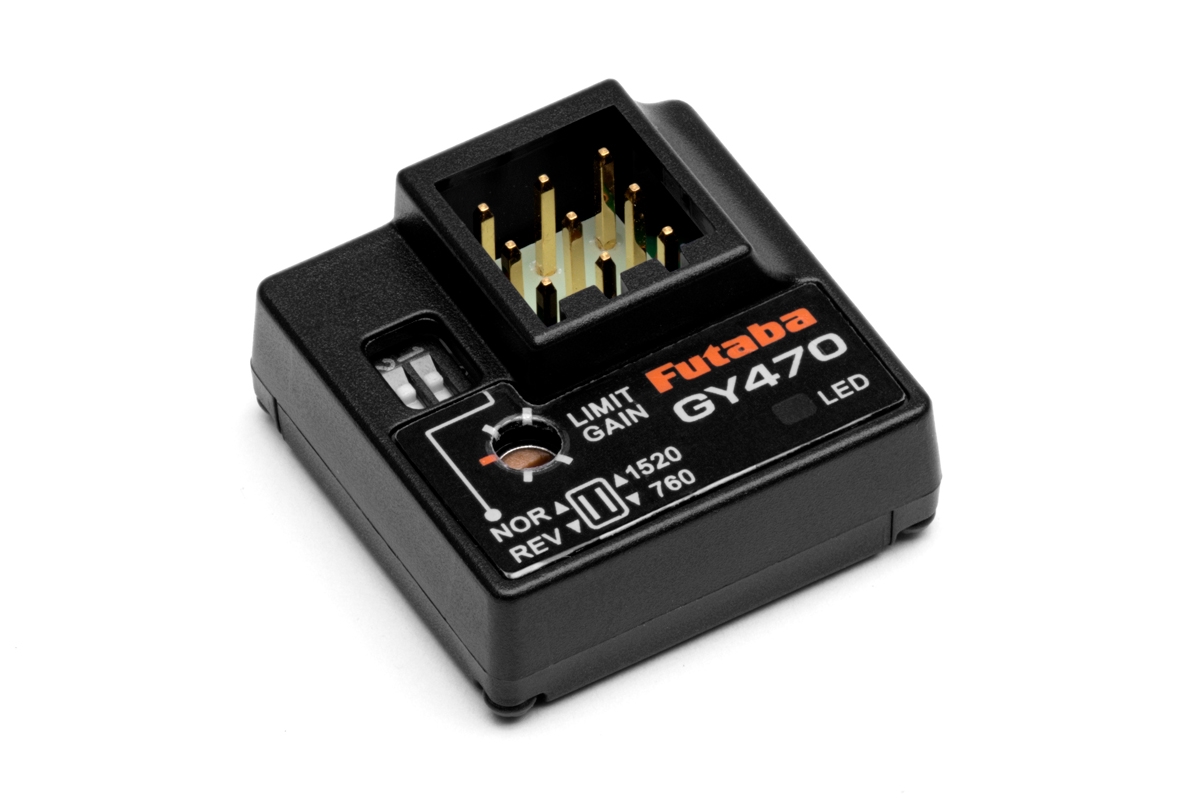

Futaba GY470 to lekki mikrożyroskop dwumodowy ze zintegrowanym czujnikiem MEMS przeznaczony do sterowania wirnikiem trymera (osią odchylenia) helikopterów RC z możliwością zdalnego sterowania wzmocnieniem i przełączania trybów pracy za pomocą nadajnika. Wymaga minimalnej konfiguracji i jest wyposażony w port wejściowy S.BUS/S.BUS2. Działanie żyroskopu jest sygnalizowane wskaźnikiem LED.

Dwa tryby pracy (przełączane za pomocą zdalnego sterowania wzmocnieniem: sygnał –100% do 0% tryb normalny, 0% żyroskop wyłączony, 0% do 100% tryb AVCS).

• Normalny: Tryb działania klasycznego żyroskopu; żyroskop tłumi niepożądane odchylenie tylko do momentu zatrzymania się ogona. Żyroskop tłumi zatem niepożądane odchylenie, ale nie zapewnia powrotu ogona śmigłowca do pierwotnej pozycji.
• AVCS (Heading Hold): W trybie AVCS żyroskop nie tylko zatrzymuje niepożądany obrót ogona, ale także przywraca ogon do pierwotnego kierunku, dzięki czemu stabilizacja osi odchylenia helikoptera jest znacznie skuteczniejsza.

Oba tryby mogą mieć swoje zalety w różnych trybach lotu i stylach pilotażu. Dzięki opcji zdalnego przełączania masz możliwość wyboru optymalnego trybu pracy z optymalną wartością wzmocnienia indywidualnie dla każdego trybu lotu.

Zdalne zarządzanie zyskiem

Za pomocą jednego z kanałów zdalnego sterowania wzmocnieniem RC wzmocnienie żyroskopu można regulować za pomocą nadajnika. Pozwala to na zaprogramowanie optymalnej wartości wzmocnienia w nadajniku dla każdego trybu lotu śmigłowca. Jeśli nie masz kanału zdalnego sterowania wzmocnieniem RC, możesz również ręcznie dostosować wzmocnienie żyroskopu za pomocą trymera żyroskopu.

Granica odchylenia

Trymer żyroskopowy umożliwia niezależne ustawienie maksymalnego limitu wychylenia serwa odchylenia w lewo i w prawo. Dzięki temu serwomechanizm odchylenia i mechanizm sterowania wirnikiem trymera nie przekraczają mechanicznych limitów możliwego zakresu ruchu.

Przełącznik czujnika reakcji żyroskopu, przełącznik typu serwa

Przełączniki służą do przełączania kierunku reakcji żyroskopu oraz wyboru normalnego (neutralny 1520 µs) lub wąskopasmowego (neutralny 760 µs) serwomechanizmu odchylenia.

Łączenie z odbiornikiem

Żyroskop można podłączyć do klasycznego odbiornika z wyjściami kanałowymi PWM dla poszczególnych serwomechanizmów (kanał odchylenia + kanał sterowania wzmocnieniem) lub do wyjścia szeregowego S.BUS/S.BUS2 odbiornika – w tym przypadku wystarczy pojedynczy kabel.

Kompatybilne serwomechanizmy

Żyroskop może współpracować z serwomechanizmami cyfrowymi (do zasilania 4,8 V i HV do 8,4 V) z neutralnym przewodem 1520 µs, a także ze specjalnymi wąskopasmowymi serwomechanizmami cyfrowymi z neutralnym przewodem 760 µs. Nie można ich stosować z serwomechanizmami analogowymi.

Zawartość opakowania

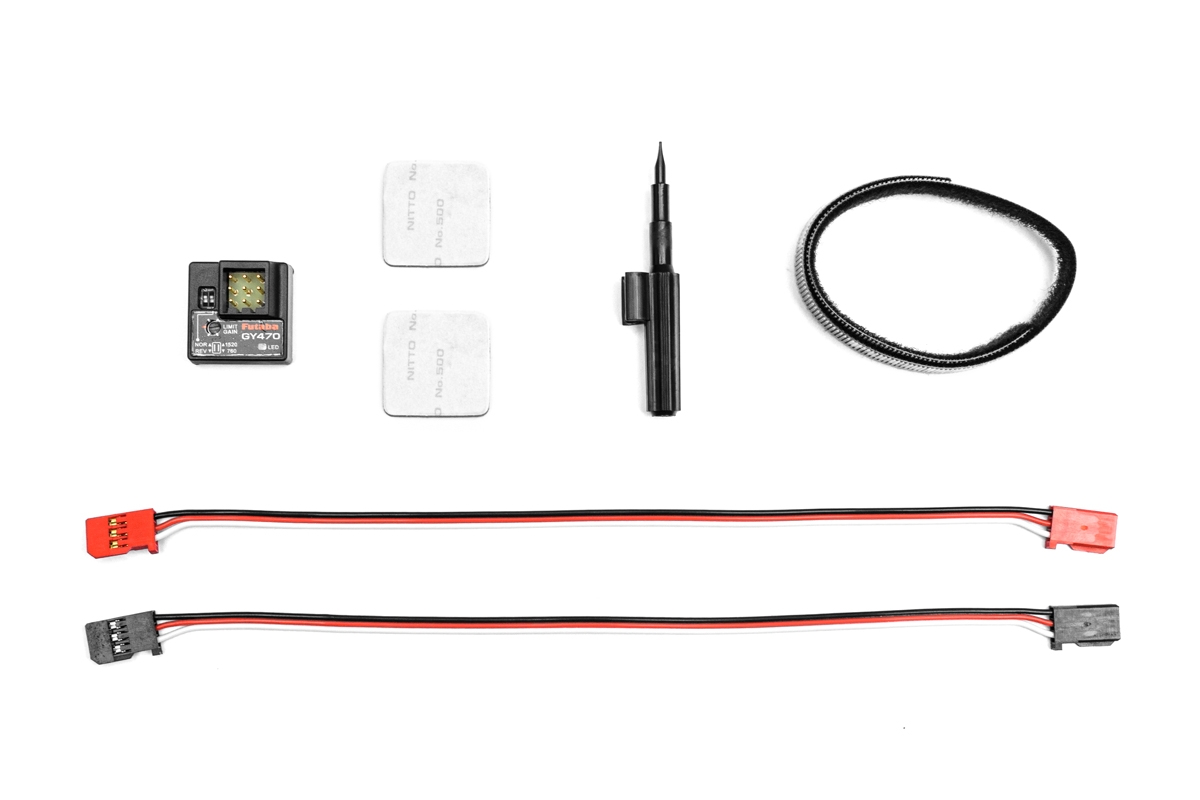

W zestawie znajduje się żyroskop helikopterowy Futaba GY470, dwustronna taśma piankowa do przymocowania żyroskopu, kable połączeniowe, miniaturowy śrubokręt i instrukcja obsługi.
