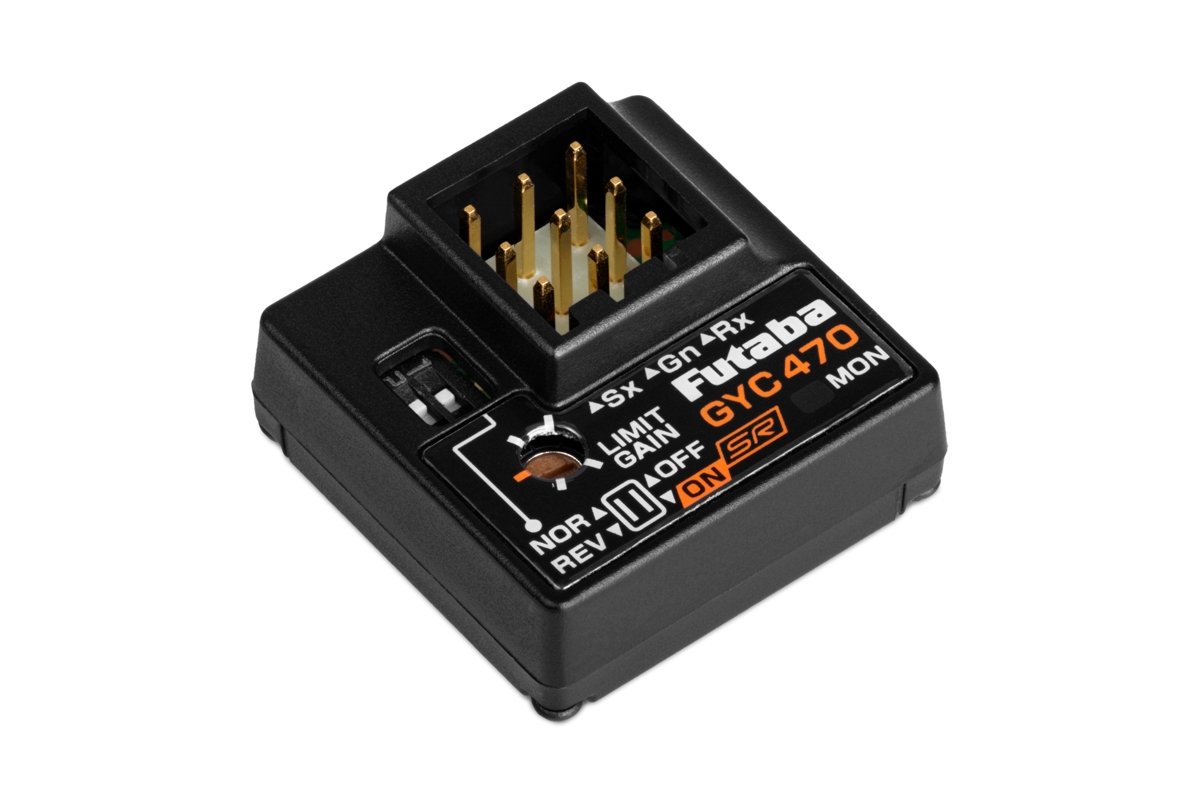

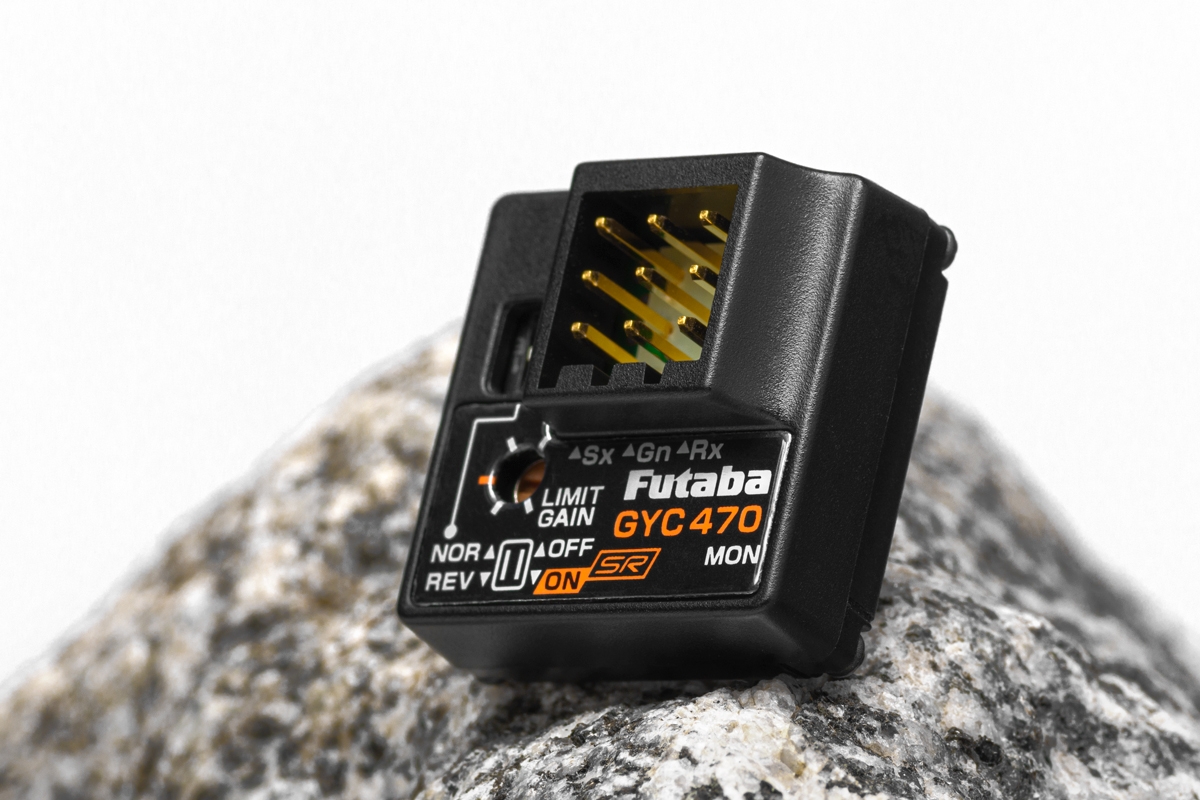

Żyroskop Futaba GYC470 do samochodów zdalnie sterowanych

GYC470 to lekki mikrożyroskop dwutrybowy ze zintegrowanym czujnikiem MEMS przeznaczony do sterowania i stabilizacji układu kierowniczego modeli samochodów z możliwością zdalnego sterowania wzmocnieniem i przełączania trybów pracy za pomocą nadajnika. Jego użycie wymaga jedynie minimalnej konfiguracji i jest wyposażony w port wejściowy S.BUS/S.BUS2. Działanie żyroskopu jest sygnalizowane wskaźnikiem LED.

Trzy tryby pracy (przełączane za pomocą zdalnego sterowania wzmocnieniem: sygnał -100%~0% tryb normalny, -0% żyroskop wyłączony, 0%~+100% tryb AVCS)

• Normalny – tryb działania klasycznego żyroskopu; żyroskop tłumi niepożądane odchylenie tylko do momentu zatrzymania ruchu w osi stabilizowanej. Żyroskop tłumi zatem niepożądane odchylenie sterowania, ale nie zapewnia powrotu modelu do pierwotnego kierunku ruchu.
• AVCS (Heading Hold) – W trybie AVCS żyroskop nie tylko zatrzymuje niepożądane ruchy w stabilizowanej osi, ale także potrafi przywrócić model do pierwotnego kursu, dzięki czemu stabilizacja sterowania modelem staje się znacznie skuteczniejsza.
• Żyroskop wyłączony – stabilizacja wyłączona, tylko Ty sterujesz modelem.

Oba tryby stabilizacji mogą okazać się przydatne w różnych trybach jazdy i stylach pilotowania; dzięki opcji zdalnego przełączania masz możliwość wyboru optymalnego trybu pracy z optymalną wartością wzmocnienia indywidualnie dla każdego trybu jazdy.

Zdalne zarządzanie zyskiem

Używając jednego kanału zestawu RC do zdalnego sterowania wzmocnieniem, wzmocnienie żyroskopu można regulować za pomocą nadajnika. Pozwala to na zaprogramowanie optymalnej wartości wzmocnienia w nadajniku dla każdego trybu jazdy modelu.

Granica odchylenia

Trymer żyroskopowy pozwala na niezależne ustawienie maksymalnego limitu wychylenia serwa sterującego w lewo i w prawo. Dzięki temu serwo i mechanizm sterujący nie przekraczają mechanicznych limitów możliwego zakresu ruchu.

Przełącznik czujnika reakcji żyroskopu, przełącznik trybu SR

Przełączniki służą do zmiany kierunku reakcji żyroskopu oraz włączania/wyłączania trybu SR (tylko w przypadku kompatybilnych serwomechanizmów i zestawów RC firmy Futaba).

Łączenie z odbiornikiem

Żyroskop można podłączyć do klasycznego odbiornika z wyjściami kanałowymi PWM dla poszczególnych serwomechanizmów (kanał sterujący + kanał sterujący wzmocnieniem) lub do wyjścia szeregowego S.BUS/S.BUS2 odbiornika – w takim przypadku wystarczy pojedynczy kabel.

Kompatybilne serwomechanizmy

Żyroskop może pracować tylko z serwomechanizmami cyfrowymi (dla zasilania 4,8 V i HV do 8,4 V). Przy użyciu kompatybilnego nadajnika (Futaba T10PX/T7PX/T7PXR/T7XC/T4PM) i odbiornika (Futaba R334SBS/R334SBS-E, R404SB/R404SB-E tylko z T10PX) umożliwia korzystanie z serwomechanizmów cyfrowych Futaba w trybie SR z niezwykle szybką reakcją. Tryb UR (Ultra Response) T10PX nie jest możliwy.

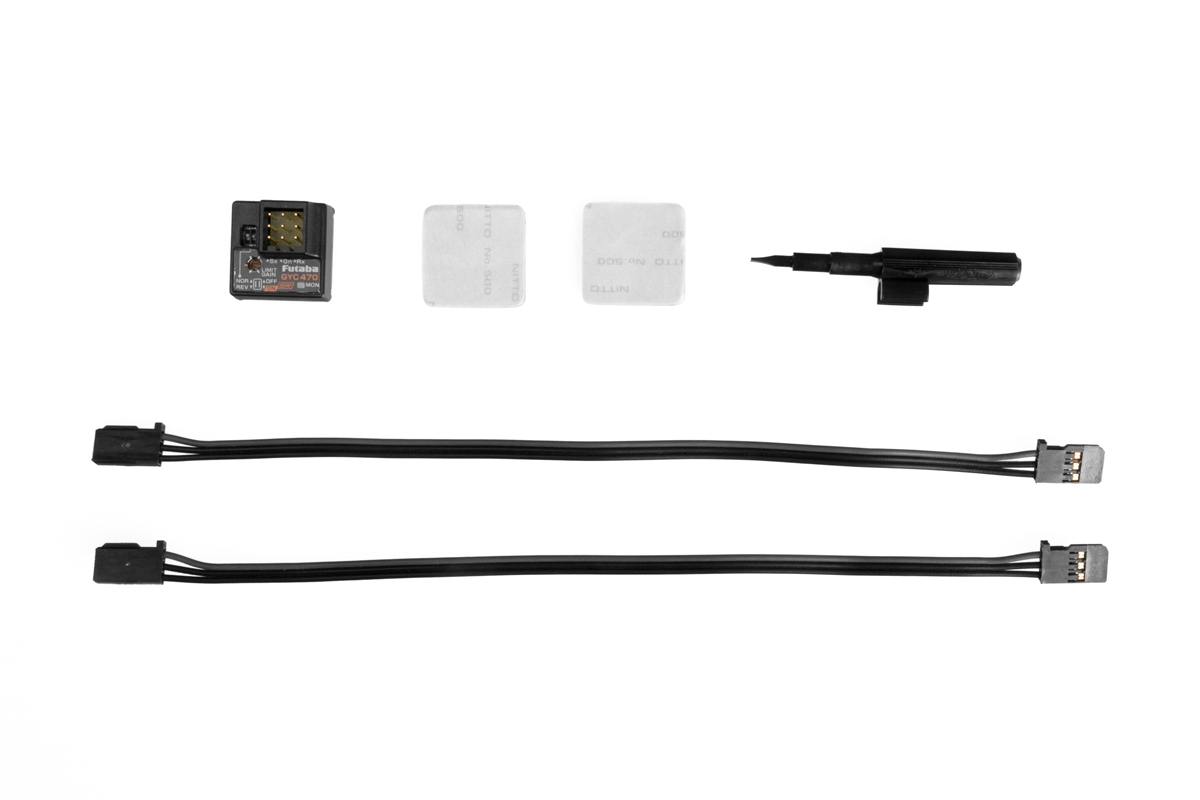

Zestaw żyroskopowy zawiera: żyroskop GYC470, dwustronną taśmę piankową do montażu żyroskopu, kable połączeniowe, miniaturowy śrubokręt, instrukcję obsługi.
