Odbiornik Futaba R7201SB FASSTest S.BUS2

Miniaturowy odbiornik telemetryczny Futaba FASSTest 2,4 GHz odpowiedni do dronów FPV lub jako kopia zapasowa w trybie podwójnego odbiornika z portami S.BUS (do 18 kanałów), S.BUS2 (do 26 kanałów w zależności od nadajnika), 1× kanał PWM 3 i S.BUS2 do czujników telemetrycznych i innych urządzeń. Zasilanie: 3,7–7,4 V (1S–2S LiPo), wymiary: 21,5×39,5×6,5 mm, waga: 4,9 g. Anteny różnorodne, możliwa praca z podwójnym odbiornikiem z automatyczną funkcją tworzenia kopii zapasowych.

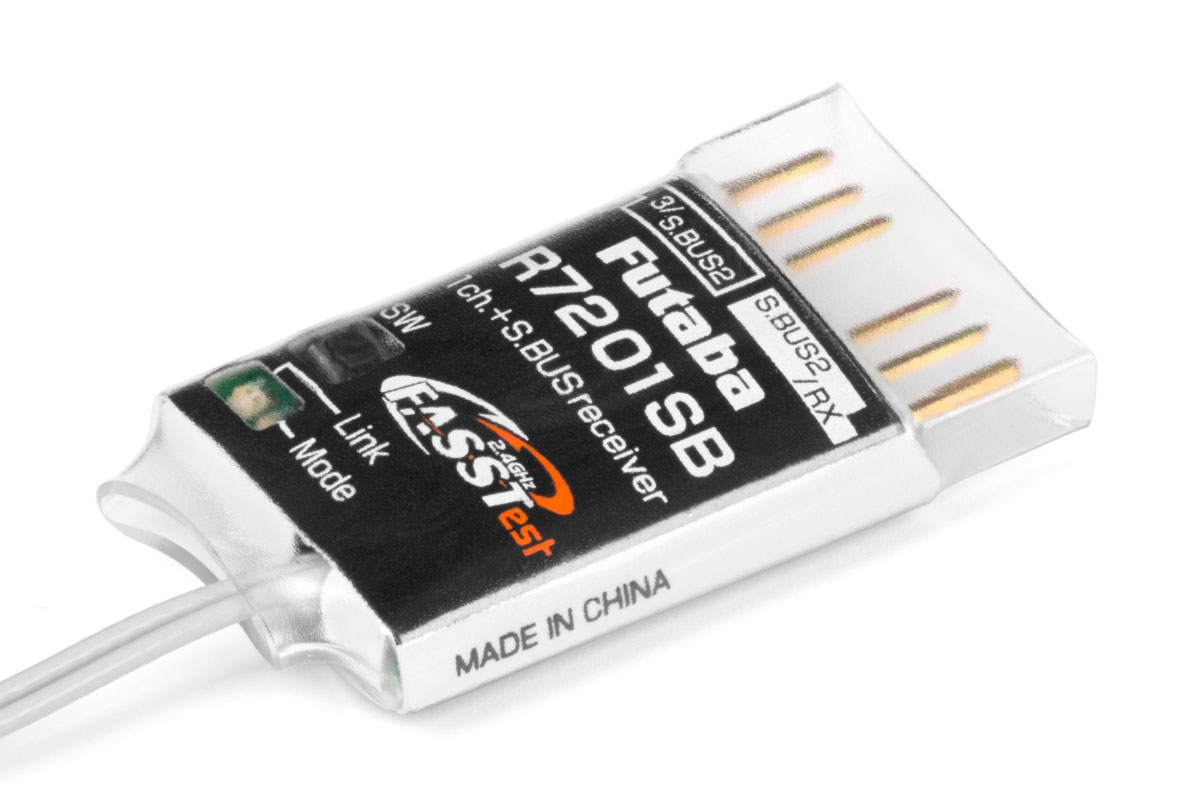

Mały i bardzo lekki odbiornik telemetryczny systemu transmisyjnego Futaba FASSTest 2,4 GHz z parą pełnozakresowych anten różnorodności. Odbiornik przeznaczony jest przede wszystkim do stosowania w dronach i innych modelach wykorzystujących jednostki sterujące komunikujące się za pośrednictwem magistrali S.BUS lub S.BUS2.

Dzięki kompaktowym wymiarom i bardzo niskiej wadze nadaje się również do małych modeli samolotów z serwomechanizmami S.BUS/S.BUS2 i doskonale sprawdza się jako odbiornik zapasowy w trybie podwójnego odbiornika z innymi odbiornikami FASSTest.

Wybieralne tryby kanału pozwalają jednemu gniazdu działać jako klasyczne wyjście kanału PWM (kanał 3), port S.BUS2 lub S.BUS. Drugie gniazdo działa jako port S.BUS2 lub służy do podłączenia drugiego odbiornika w trybie podwójnego odbiornika.

Port S.BUS2 do komunikacji dwukierunkowej umożliwia podłączenie serwomechanizmów S.BUS2, czujników telemetrycznych i innych kompatybilnych urządzeń. Stany pracy odbiornika są wskazywane przez wskaźnik LED.

Układ przesyłowy

Futaba FASSTest-2.4GHz z telemetrią dla modeli latających (FASSTest 26Ch/18Ch/12Ch). Należy pamiętać, że w trybie FASSTest 12Ch high repeat rate można używać tylko serwomechanizmów cyfrowych.

Zasilacz

Odbiornik może być zasilany napięciem 3,7–7,4 V (napięcie znamionowe), pracując przy napięciu 3,5–8,4 V, tj. np. 4–6 ogniw NiMH, 1S–2S LiPo/LiIon, 2S LiFe, stabilizatorami mocy BEC w podanym zakresie napięć.

Antena

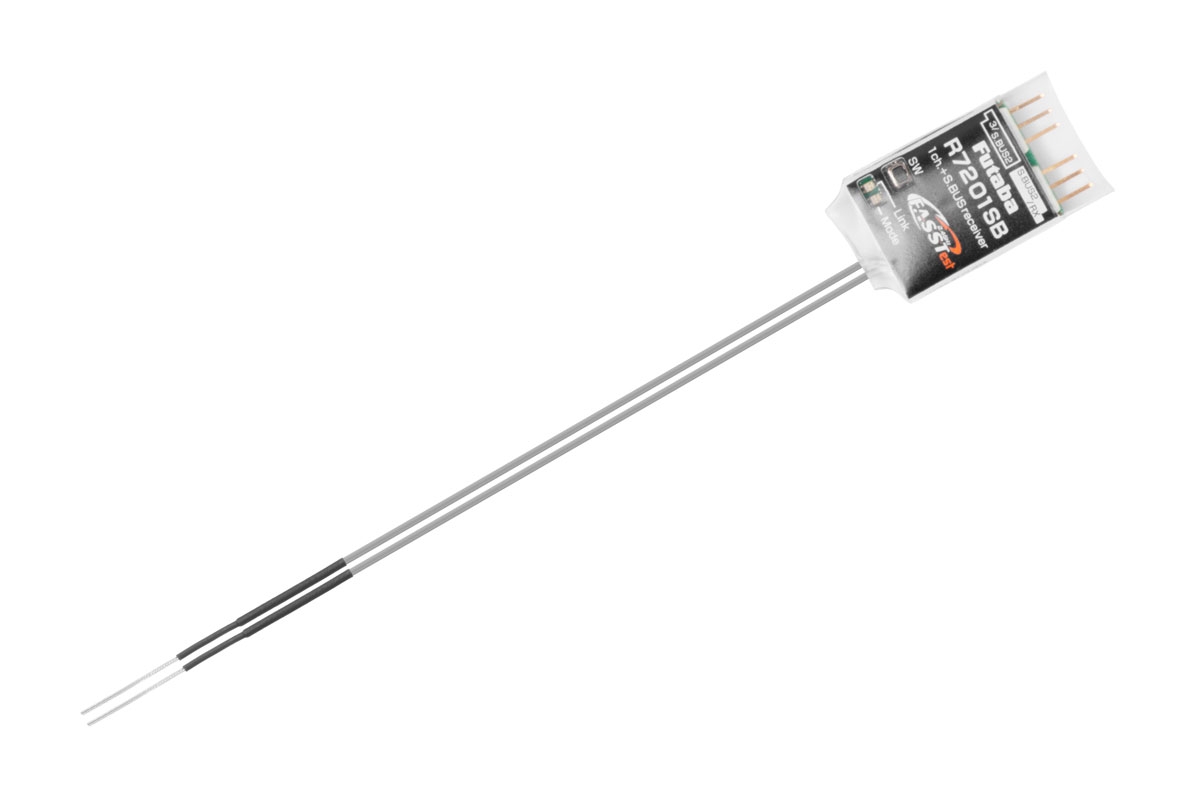

Odbiornik jest wyposażony w parę anten różnorodności, aby zmaksymalizować odbiór sygnału niezależnie od względnego położenia modelu i nadajnika. Muszą być zamontowane w modelu pod kątem 90° względem siebie.

Wyjścia odbiornika

Odbiornik pozwala na podłączenie standardowych złączy Futaba (z wypustką) oraz złączy UNI (JR/Graupner, Hitec) bez wypustki bocznej.

• Wyjścia kanałowe (PWM/S.BUS): R7201SB umożliwia zmianę przypisania kanału, umożliwiając połączenie klasycznego wyjścia PWM i wejścia/wyjścia S.BUS2 lub działanie podwójnego odbiornika (wymaga użycia nadajnika Futaba, który umożliwia działanie podwójnego odbiornika). Tryby kanału wybiera się za pomocą przycisku na odbiorniku w specjalnym trybie konfiguracji. Trybów kanału nie można zmieniać w normalnym trybie pracy.
• S.BUS2: Gniazdo S.BUS2 umożliwia podłączenie serwomechanizmów, żyroskopów i innych kompatybilnych urządzeń S.BUS2, a także podłączenie czujników telemetrycznych Futaba, których dane mogą być wyświetlane na nadajniku.

Obsługa dwóch odbiorników z automatycznym tworzeniem kopii zapasowych

Odbiornik może być aktywowany w trybie podwójnego odbiornika z automatycznym backupem, który automatycznie przełącza się z odbiornika głównego na odbiornik zapasowy (lub odwrotnie) w przypadku awarii sygnału w jednym z odbiorników (para R7201SB lub jeden R7201SB i drugi odbiornik FASSTest S.BUS2). Funkcja jest zasadniczo taka sama jak w systemie backup FDLS-1, ale nie potrzebujesz żadnego dodatkowego sprzętu.

Telemetria:

• Odbiornik Futaba R7201SB przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.
• Odbiornik Futaba R7201SB umożliwia wykorzystanie wszystkich czujników telemetrycznych Futaba i innych czujników kompatybilnych z magistralą systemową S.BUS2 z komunikacją dwukierunkową.

Zawartość opakowania

W skład zestawu wchodzi odbiornik Futaba R7201SB i instrukcja obsługi.

Czym jest S.BUS2/S.BUS:

• S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwomechanizmami, kontrolerami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego S.BUS odbiornika.
• S.BUS2 – magistrala szeregowa Futaba do komunikacji dwukierunkowej umożliwia (podobnie jak S.BUS) sterowanie serwomechanizmami, regulatorami prędkości, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego/wejściowego S.BUS2 odbiornika. Ponadto umożliwia podłączenie czujników telemetrycznych i przesyłanie danych z nich przez odbiornik w celu wyświetlenia ich na nadajniku; z niektórych serwomechanizmów S.BUS2 może przesyłać informacje o prądzie roboczym, temperaturze lub kącie dźwigni wyjściowej serwomechanizmu do nadajnika.

W przeciwieństwie do konwencjonalnych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwomechanizmów, żyroskopów lub innych urządzeń. Dane te obejmują polecenia takie jak „przesuń kanał serwomechanizmu 3 o 15 stopni, przesuń kanał serwomechanizmu 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia, które są specyficzne dla ich własnego ustawionego kanału. Umożliwia to podłączenie wielu serwomechanizmów do tego samego kabla sygnałowego, przy jednoczesnym zachowaniu możliwości indywidualnego ustawiania i sterowania nimi w razie potrzeby. Odbywa się to za pomocą kodu identyfikacyjnego serwomechanizmu (ID). ID można znaleźć na naklejce na pudełku serwomechanizmu.

Serwo S.BUS2 można podłączyć zarówno do portów S.BUS2, jak i S.BUS odbiornika. Jego funkcja jest ustalana poprzez ustawienie kanału w pamięci serwomechanizmu (dokonuje się tego za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem S-Link PC - w przypadku niektórych serwomechanizmów kanał można ustawić tylko za pomocą nadajnika).

Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanałowego klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch jest określany przez sygnał w kanale odbiornika, do którego jest podłączone. Ustawienia programowalnych funkcji serwa pozostają ważne.
