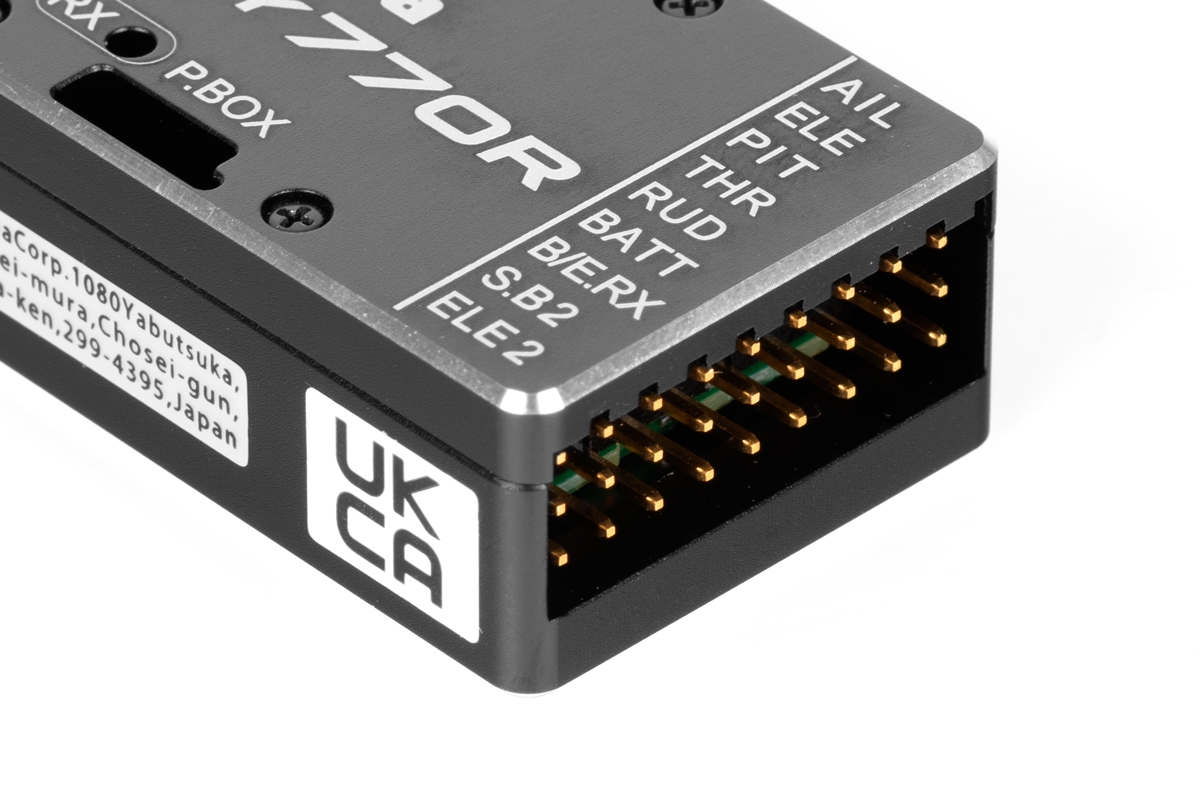

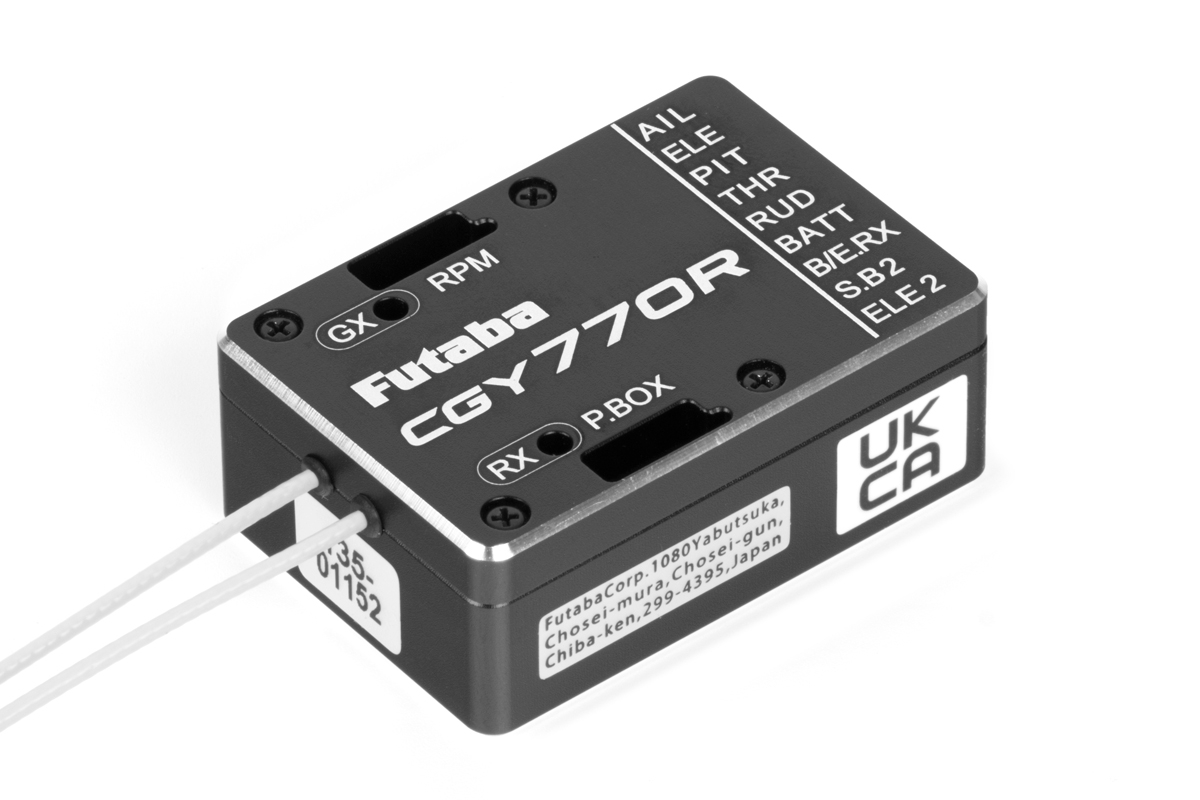

Najwyższej klasy bezłopatkowy żyroskop do śmigłowców modeli 250–800 ze zintegrowanym odbiornikiem T-FHSS/FASSTest i regulatorem. Obsługuje czujniki telemetryczne S.BUS2. Funkcja regulatora dla silników spalinowych i elektrycznych. Zawiera kartę programującą GPB-1.
Możliwość ustawienia 760us i trybu UR (1666 Hz) również dla serw cyklicznych. Dwa tryby pracy: 3D i F3C. Ustawienie za pomocą karty programującej GPB-1 (również bezprzewodowo) oraz od nowa za pomocą nadajnika Futaba 32MZ, 16IZ, 26SZ. Obudowa metalowa. Wymiary: 27×39,6×14 mm, napięcie robocze: 3,5–8,4 V, waga: 22,3 g.
Najnowocześniejsze czujniki MEMS (Micro Electro Mechanical System), niezwykle duża prędkość przetwarzania danych i zaawansowany algorytm sterowania PID stawiają go na czele wszystkich systemów żyroskopowych.
Funkcjonować:
- żyroskop trójosiowy, regulator i odbiornik w jednej obudowie;
- duża prędkość i wyjątkowo niskie opóźnienie przesyłu pętli sterowania zapewniają większą stabilność;
- małe wymiary i niska waga;
- łatwa regulacja i dostrajanie ustawień żyroskopu i regulatora za pomocą programatora GPB-1 (z przewodowym połączeniem z CGY770R lub bezprzewodowo za pomocą systemu nauczyciel-uczeń z podłączonym GPB-1 do kompatybilnego nadajnika Futaba) lub bezpośrednio w menu kompatybilnego nadajnika Futaba (T16IZ, T16IZ SUPER, T26SZ, T32MZ);
- Ustawienia podzielone są na menu Podstawowe i Eksperckie. Ustawienia podstawowe (dostępne nawet dla mniej doświadczonych użytkowników) służą do ustawień początkowych, natomiast ustawienia eksperckie służą do ustawień zaawansowanych z szeregiem konfigurowalnych parametrów dla bardzo doświadczonych pilotów.
- możliwość aktualizacji oprogramowania sprzętowego;
- kompatybilny z S.BUS2.
Jednostka sterująca żyroskopem/bezsterownikiem:
- wykorzystuje zaawansowany adaptacyjny układ sterowania PID;
- jednoczesna kontrola 3 osi (pochylenie, przechylenie, odchylenie);
- 2 wybieralne profile ustawień do lotów 3D i klasycznych lotów/modeli F3C;
- odchylenie (wirnik równoważący) umożliwiające wykrywanie prędkości kątowej do ±1000 °/s;
- kompatybilny z serwomechanizmami analogowymi 1520 µs (częstotliwość powtarzania 70 Hz), cyfrowymi 1520 µs (280 Hz), wąskopasmowymi cyfrowymi 760 µs (560 Hz) i serwomechanizmami w trybie UR (1666 Hz) do trymerów wirników;
- Opcja bezpośredniego sprzężenia pozwala CGY770R na uwzględnienie innych funkcji sterowania podczas pracy. Powoduje to dokładniejsze korekty i dokładniejszą pracę;
- najnowocześniejszy algorytm sterowania zapewnia stałą prędkość piruetu oraz precyzyjną i płynną kontrolę odchylenia we wszystkich trybach lotu;
- opracowany specjalnie dla śmigłowców typu flybarless;
- obsługuje typy płyt sterujących H3-120, H3-140, H3-90, H4-00 i H4-45;
- kompatybilny z serwami analogowymi 1520 µs (70 Hz), cyfrowymi 1520 µs (95 Hz, 140 Hz lub 280 Hz), wąskopasmowymi cyfrowymi 760 µs (560 Hz) i cyfrowymi serwomechanizmami z trybem UR (1666 Hz).
Gubernator:
- wykorzystuje zaawansowany adaptacyjny układ sterowania PID;
- duża prędkość i wyjątkowo niskie opóźnienie przesyłu zapewniają bardziej spójne i dokładne działanie;
- umożliwia utrzymanie stałej prędkości obrotowej wirnika w zakresie od 700 do 4000 obr./min;
- kompatybilny z analogowymi serwomechanizmami przepustnicy 1520 µs (70 Hz) i cyfrowymi serwomechanizmami przepustnicy 1520 µs (280 Hz);
- opcja bezpośredniego sprzężenia pozwala CGY770R na uwzględnienie innych funkcji sterowania podczas pracy, co zapewnia precyzyjną kontrolę prędkości wirnika głównego;
- możliwość wyboru trybu regulatora lub ogranicznika obrotów;
- obsługuje przełożenia od 1,00 do 50,00;
- najnowocześniejszy algorytm sterowania zapewnia bardziej spójną kontrolę prędkości;
- Kompatybilny z czujnikiem prędkości dla regulatora GV-1, obsługuje czujnik prędkości strojenia do montażu w tylnej pokrywie silnika i czujnik fazy dla silników prądu przemiennego.
Odbiornik:
- przełączalne systemy transmisji FASSTest 2,4GHz (18Ch lub 12Ch) i T-FHSS 2,4GHz za pomocą programatora GPB-1;
- dzięki kompatybilności z systemem S.BUS 2 możliwe jest przesyłanie do nadajnika napięcia zasilania odbiornika oraz danych z dodatkowych czujników podłączonych do portu S.BUS 2 odbiornika;

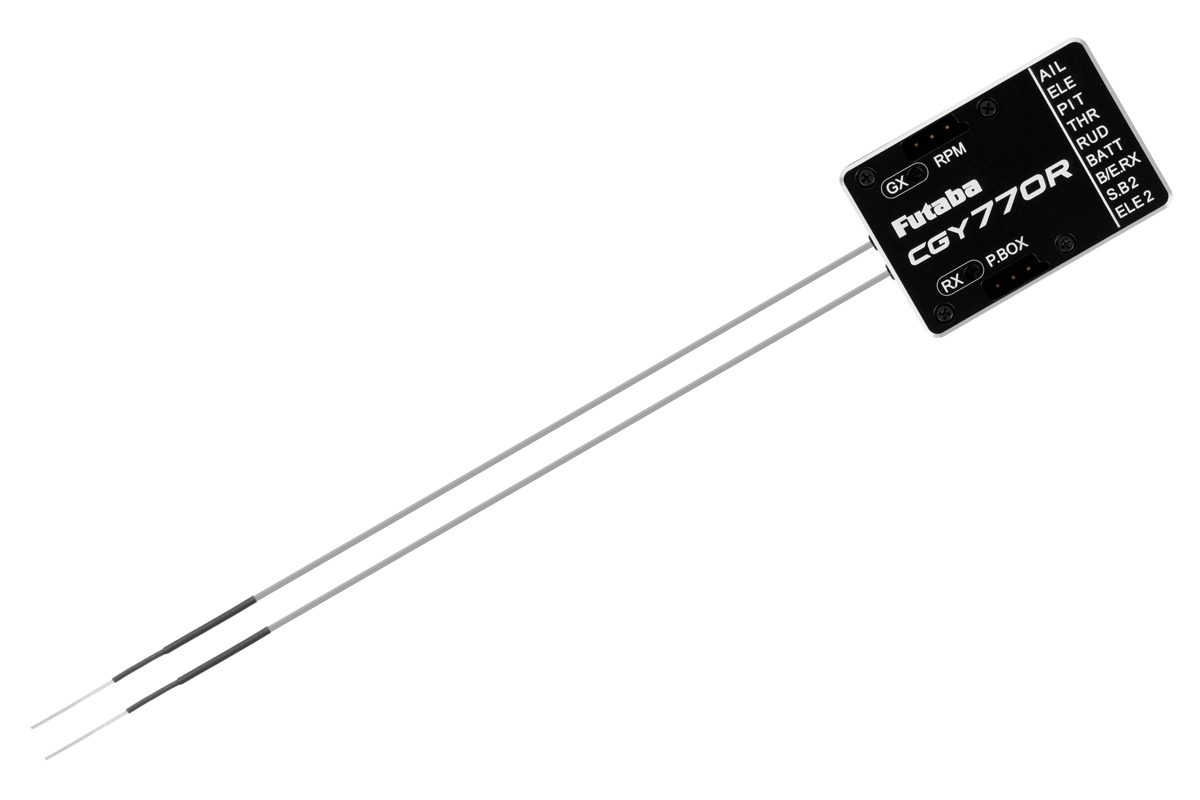

- anteny o podwójnej różnorodności;
- Odbiornik może pracować w systemie transmisji z dwoma odbiornikami i zewnętrznym odbiornikiem zapasowym FASSTest lub można wyłączyć odbiornik wewnętrzny i użyć pary zewnętrznych odbiorników FASSTest z automatycznym kopią zapasową.
Inne funkcje:
- pamięć maksymalnej wartości prędkości,
- licznik czasu mierzący całkowity czas pracy silnika.
Kompatybilne serwomechanizmy
Żyroskop może współpracować zarówno z serwomechanizmami analogowymi, jak i cyfrowymi (dla zasilania 4,8 V i HV do 8,4 V). Typ serwomechanizmu jest wybierany programowo. Jest kompatybilny z serwomechanizmami analogowymi 1520 µs (70 Hz), cyfrowymi 1520 µs (95 Hz, 140 Hz lub 280 Hz), wąskopasmowymi 760 µs cyfrowymi (560 Hz) i cyfrowymi z trybem UR (1666 Hz).
Możliwość aktualizacji oprogramowania układowego
Jeśli dostępna jest nowsza wersja, oprogramowanie sprzętowe Futaba CGY770R można zaktualizować za pomocą interfejsu USB Futaba CIU-3 lub CIU-2.

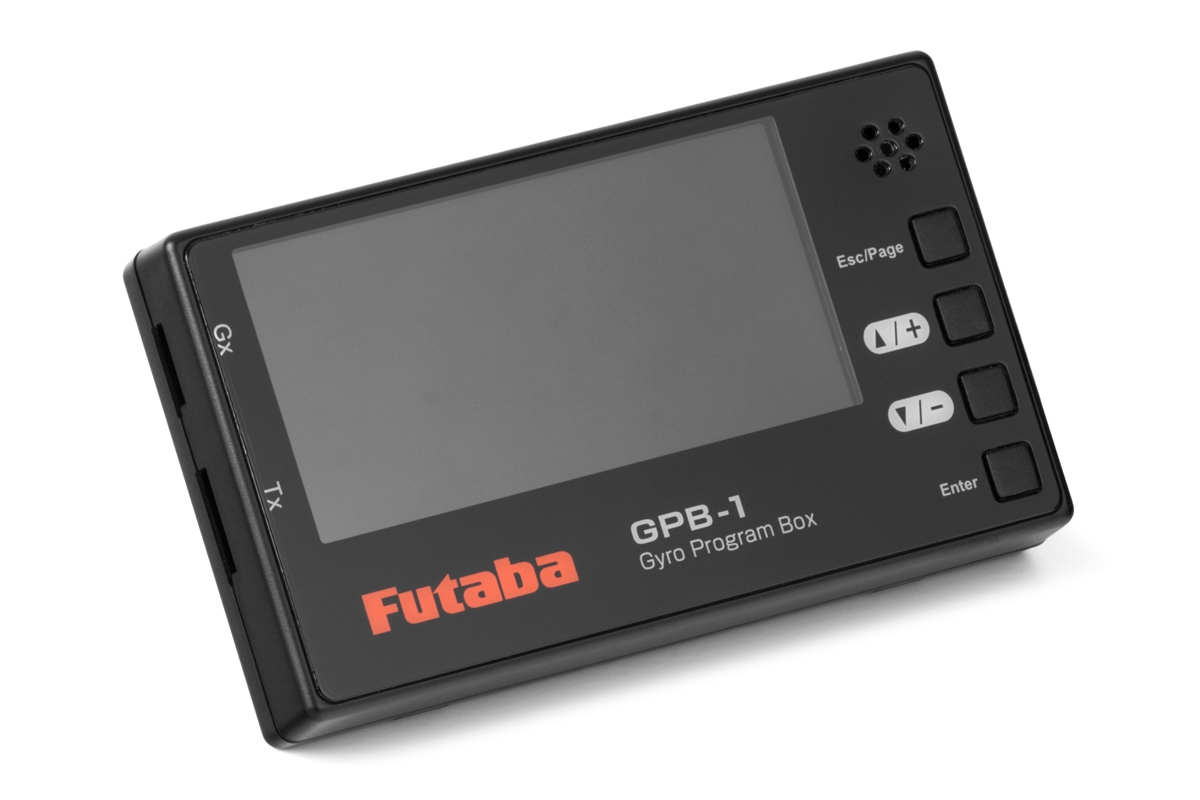

Karta programująca GPB-1

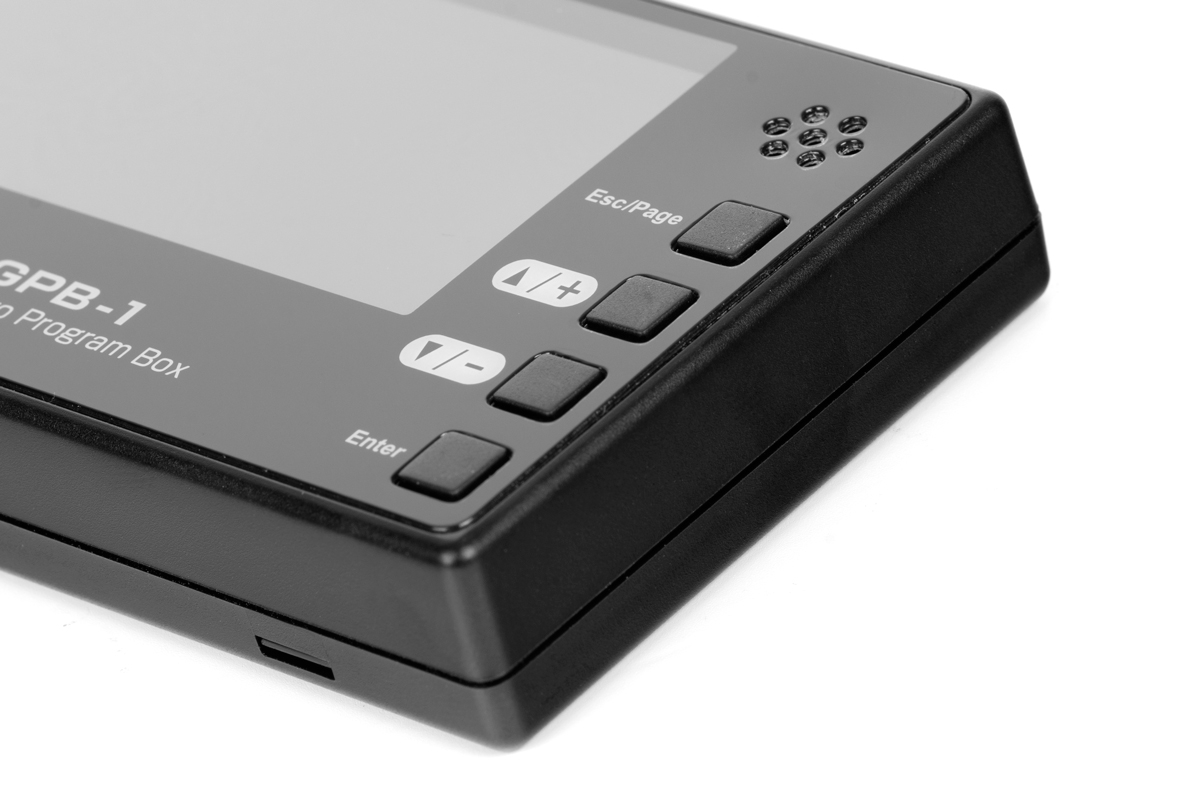

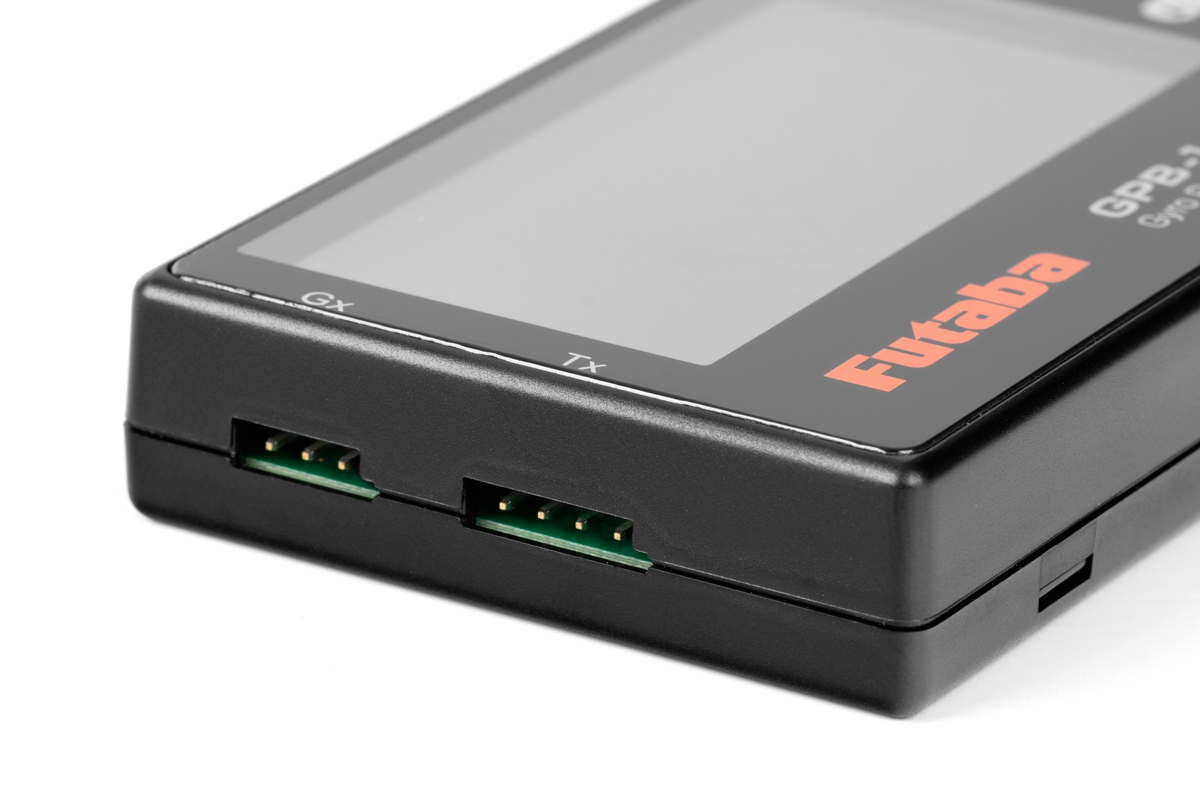

Inteligentny programator z graficznym wyświetlaczem LCD (128×64 punktów) do konfiguracji systemów żyroskopowych Futaba CGY 770R, CGY760R, CGY755 dla śmigłowców i GYA553 dla samolotów. Konfiguracja jest możliwa za pomocą bezpośredniego połączenia kablowego z żyroskopem (ustawienie pełnego zakresu parametrów) lub bezprzewodowo za pomocą systemu nauczyciel-uczeń po podłączeniu do kompatybilnego nadajnika Futaba (ograniczony zakres parametrów). GPB-1 umożliwia również konfigurację serwomechanizmów Futaba S.BUS/S.BUS2.
Możliwość aktualizacji oprogramowania układowego
Jeżeli dostępna jest nowsza wersja, oprogramowanie układowe GPB-1 można uaktualnić za pomocą interfejsu USB Futaba CIU-3 lub CIU-2.
Zawartość opakowania

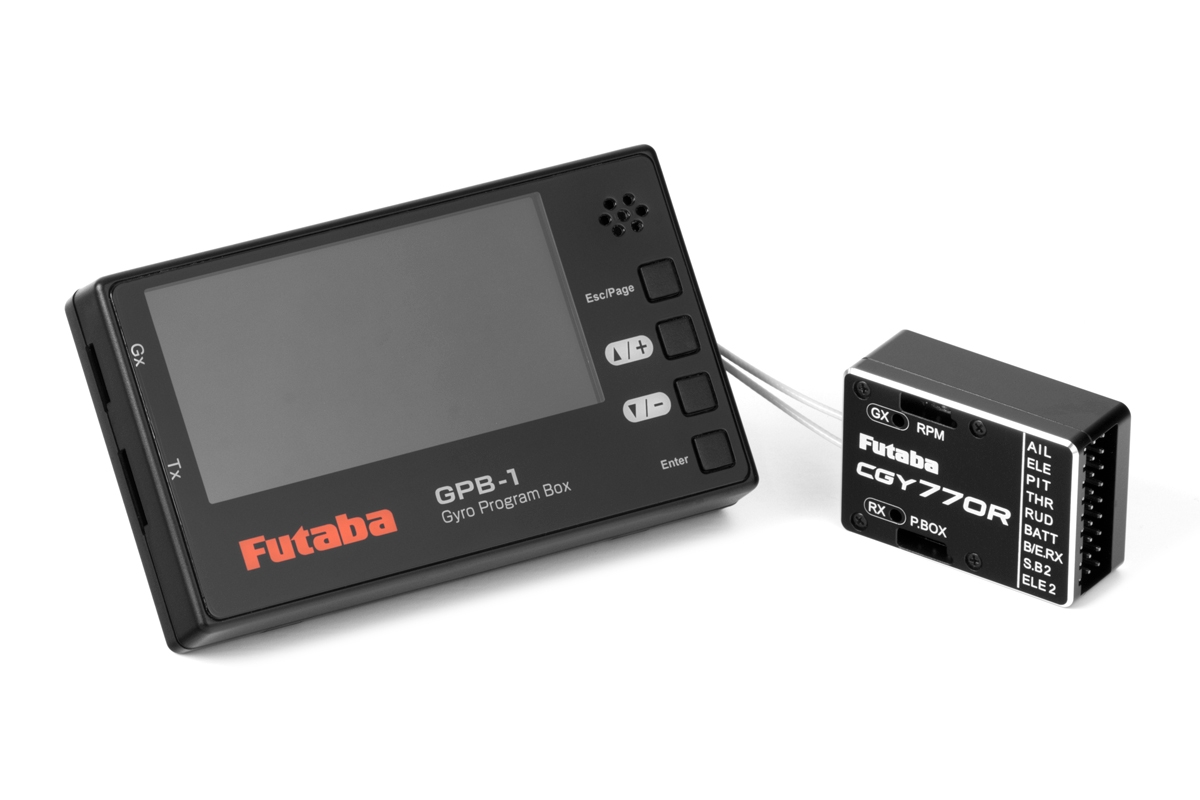

Pakiet zawiera Jednostka sterująca Futaba CGY770R, kable połączeniowe, programator GPB-1, taśma montażowa, instrukcja.
