Tunalyzer – tester silników prądu przemiennego

Tester do testowania silników elektrycznych AC z czujnikami i bez nich mierzy pobór prądu, kV, czas mechaniczny, parametry czujników i temperaturę silnika. Może działać jako tester serwomechanizmów do sterowania/testowania kontrolerów i serwomechanizmów. Bluetooth umożliwia połączenie z aplikacją mobilną HW Link w celu skonfigurowania zgodnych kontrolerów Hobbywing i aktualizacji ich oprogramowania układowego.

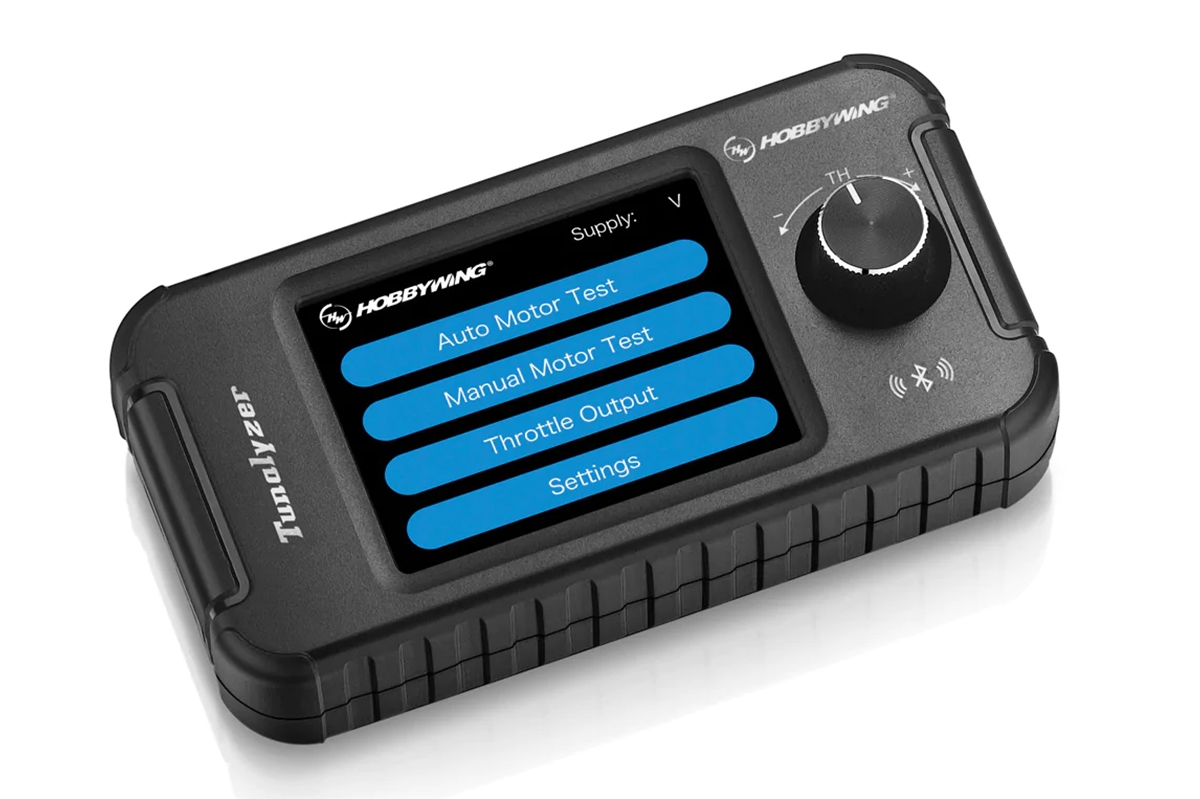

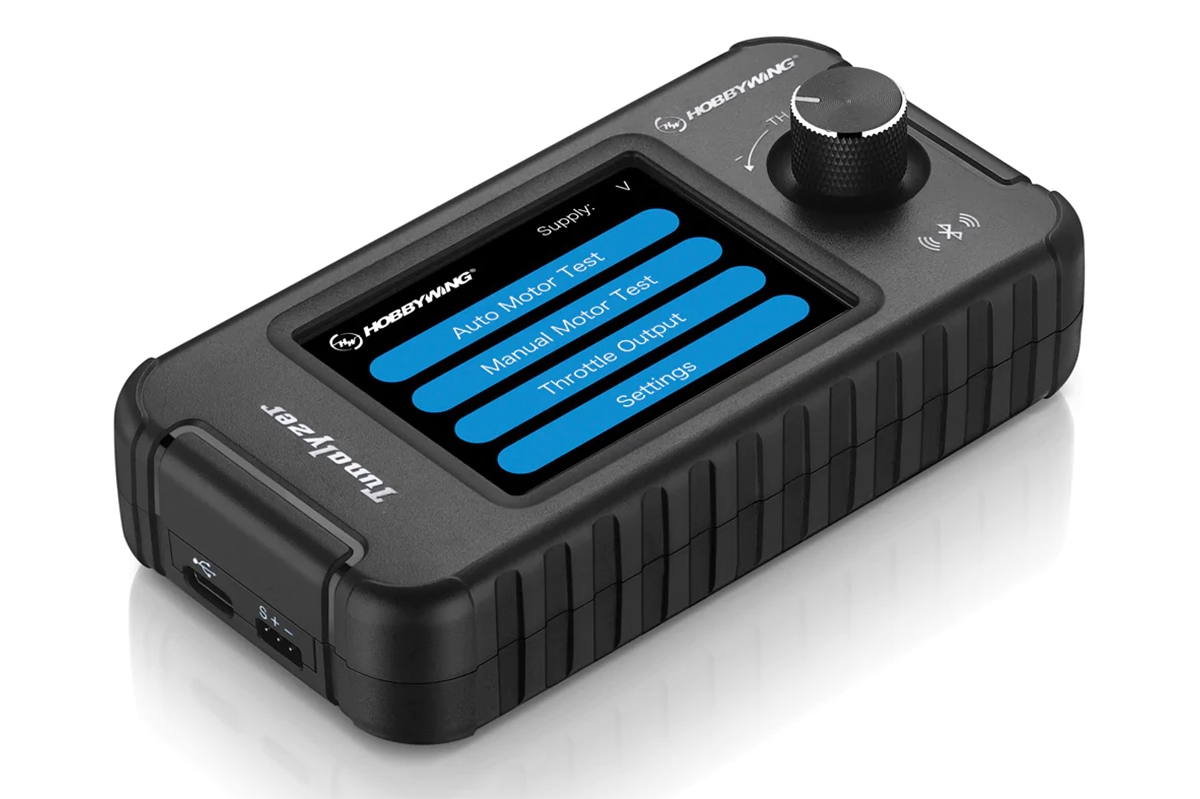

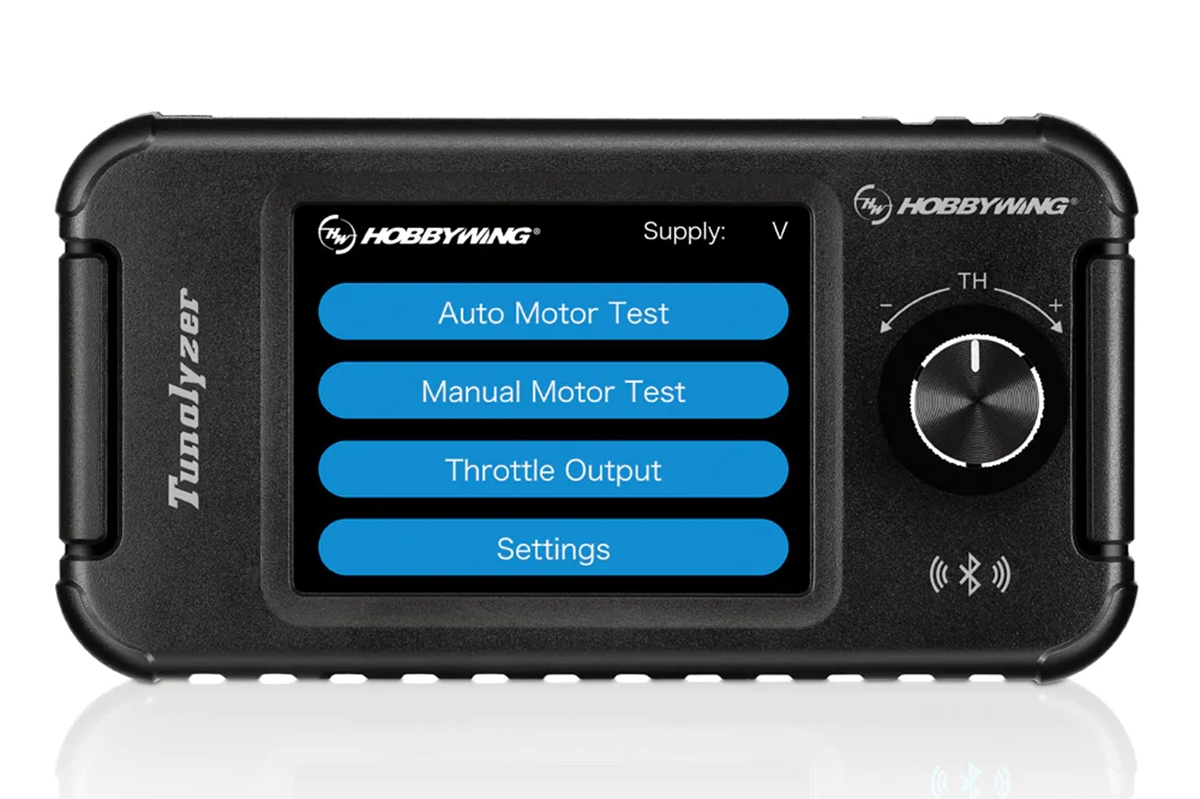

Tester silników prądu przemiennego Hobbywing Tunalyzer został specjalnie zaprojektowany do pomiaru parametrów, takich jak obroty na wolt (kV), prędkość silnika, pobór prądu, czas (średni i fazowy) oraz funkcja czujnika Halla silników prądu przemiennego. Zmierzone wartości dla silników prądu przemiennego z czujnikami i bez czujników są wyświetlane na wyświetlaczu LCD z ekranem dotykowym.

Tunalyzer pełni również funkcję testera serwomechanizmów i dzięki wbudowanemu modułowi Bluetooth umożliwia konfigurację regulatorów prędkości Hobbywing oraz aktualizację ich oprogramowania układowego przy użyciu aplikacji mobilnej HW Link.

Tunalyzer umożliwia testowanie silników elektrycznych AC z czujnikami i bez nich o 2-60 biegunach. Do zasilania testera potrzebny będzie akumulator LiPo 2S-4S, który powinien mieć pojemność co najmniej 2000 mAh.

1) Pomiar parametrów silników prądu przemiennego z czujnikami i bez czujników (czujnikowe)

Do pomiaru kable silnika trójfazowego, kabel czujnika (czujniki dla silników) i akumulator LiPo 2S–4S (napędowy) są podłączone do Tunalyzera. Tunalyzer wykonuje następnie test przy wybranym napięciu roboczym (7,4 V lub 3,4 V dla silników o KV >8000 lub z obrotami mniejszymi niż 4,5) – w trybie automatycznym lub ręcznym (prędkość silnika jest kontrolowana pokrętłem). Tunalyzer mierzy i wyświetla:

• napięcie testowe,
• prąd silnika,
• zwojów na wolt (kV),
• czas mechaniczny - średni i dla poszczególnych faz (tylko dla silników z czujnikami),
• odchylenie położenia czujnika (tylko dla silników z czujnikami),
• asymetria magnesów wirnika (tylko dla silników z czujnikami),
• Odchylenie sygnału czujnika Halla (tylko dla silników z czujnikami),
• temperatura silnika (tylko dla kompatybilnych silników Hobbywing z czujnikami i czujnikiem temperatury w silniku).

2) Tester serwomechanizmu

Tunalyzer może być używany jako tester serwomechanizmu – źródło sygnału serwomechanizmu o impulsach o szerokości 1–2 ms. Sygnał jest ustawiany za pomocą pokrętła. Pozwala to na testowanie regulatorów prędkości, serwomechanizmów lub innych urządzeń sterowanych standardowym sygnałem serwomechanizmu z modulacją szerokości impulsu (PWM) bez zestawu RC. W tym trybie Tunalyzer jest zasilany przez BEC podłączonego regulatora lub przez zewnętrzną baterię o napięciu 6,0–8,4 V.

3) Bluetooth do ustawiania/aktualizowania regulatorów prędkości

Dzięki wbudowanemu modułowi Bluetooth Tunalyzer może być używany do konfigurowania kompatybilnych kontrolerów Hobbywing (tych, które umożliwiają konfigurację za pomocą modułu OTA) i aktualizowania ich oprogramowania układowego za pomocą aplikacji mobilnej HW Link. W tym trybie Tunalyzer jest zasilany przez BEC podłączonego kontrolera lub przez zewnętrzną baterię 6,0–8,4 V, jeśli kontroler nie ma BEC.

Zawartość opakowania

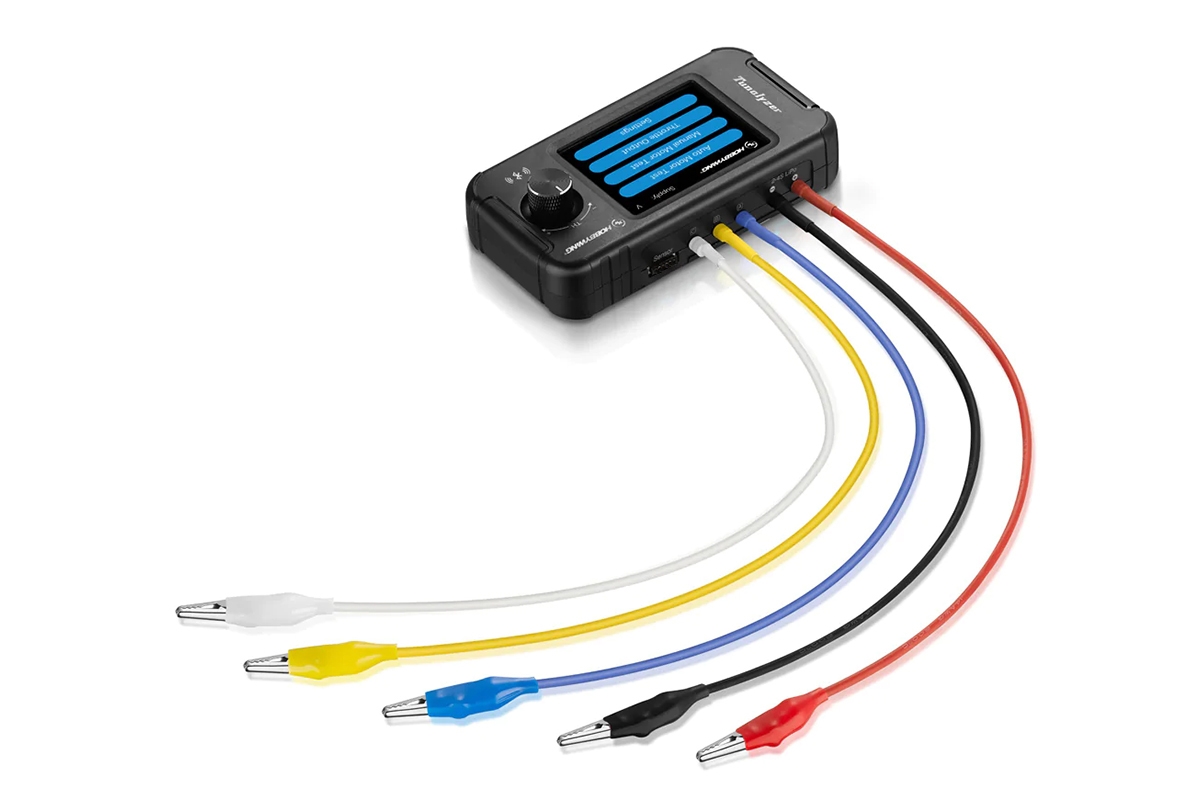

W skład zestawu wchodzi urządzenie Tunalyzer, 2 kable zasilające (3,5 mm wtyki bananowe/zaciski krokodylkowe (czerwony i czarny), 3 kable fazowe (3,5 mm wtyki bananowe/zaciski krokodylkowe (niebieski, biały i żółty), etui transportowe i instrukcja.
