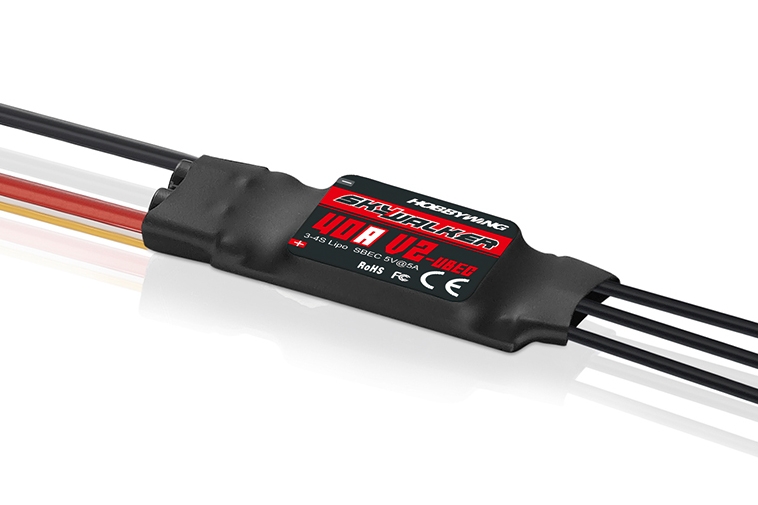

Hobbywing Skywalker 40A V2 UBEC Brushless Speed Regulator
| Producent: |
HOBBYWING
|
|
| Kod produktu: |
HW80060022
|
|
| EAN: |
6938994402897 |
|
Nie wiesz jak wybrać? Niektóre parametry są dla Ciebie niezrozumiałe? Napisz do nas swoje pytanie, a my skontaktujemy się z Tobą z odpowiedzią.
Wyślij zapytanie
-
Opis produktu
-
Informacje techniczne
Opis produktu
HOBBYWING - Hobbywing Skywalker 40A V2 UBEC Brushless Speed Regulator - HW80060022
Nowa generacja programowalnych mikroprocesorowych sterowników do bezszczotkowych, bezczujnikowych silników prądu przemiennego, zaprojektowanych przy użyciu najnowszej technologii półprzewodnikowej o doskonałej wydajności, przy jednoczesnym zachowaniu bardzo prostej i przyjaznej dla użytkownika obsługi. Służy do sterowania prędkością silników elektrycznych prądu przemiennego w modelach samolotów rekreacyjnych zasilanych bateriami NiCd/NiMH i LiPo/Li-ion. Sterownik jest wyposażony w wydajny stabilizator mocy BEC o przełączanym trybie pracy, który dostarcza zasilanie do odbiornika i serwomechanizmów z akumulatora napędowego. Do łatwych ustawień sterownika zastosowano specjalne pudełko do programowania LED Hobbywing, które jest dostarczane osobno.
Opis i funkcja kontrolera
- Kontroler wyposażony jest w wydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 96 MHz.
- Zoptymalizowana technologia sterowania DEO (Driving Efficiency Optimization) znacznie poprawia reakcję przepustnicy i wydajność sterowania stopniem mocy, obniżając temperaturę sterownika.
- Nadaje się do większości bezszczotkowych silników lotniczych zasilanych akumulatorami LiPo 3-4S.
- Do zasilania z akumulatorów NiCd, NiMH, LiPo, Li-ion
- Mocny stabilizator napięcia impulsowego BEC 5,0 V o obciążalności do 5 A.
- Regulowany rozrząd zapewniający optymalne dopasowanie do silnika.
- Regulowany obwód PCO - rozłączający silnik przy spadku napięcia zasilania.
- Tryby rozruchu Normalny/Łagodny/Bardzo Łagodny nadają się do silników z napędem bezpośrednim, zarówno z przekładnią, jak i bez.
- Bezpieczny rozruch (zapobiega uruchomieniu silnika po włączeniu).
- Szereg funkcji zabezpieczających: zabezpieczenie rozruchowe, zabezpieczenie termiczne sterownika, zabezpieczenie termiczne kondensatora, zabezpieczenie przeciążeniowe, zabezpieczenie nadprądowe, zabezpieczenie przed nieprawidłowym napięciem zasilania i zabezpieczenie przed utratą sygnału sterującego skutecznie wydłużają żywotność sterownika.
- Specjalny kabel programujący służący do podłączenia kontrolera do modułu programującego LED firmy Hobbywing umożliwia użytkownikowi programowanie kontrolera w dowolnym czasie i miejscu.
- Kalibracja zakresu przepustnicy zapewniająca idealne dopasowanie do sygnału sterującego z Twojego zestawu RC.
Funkcje programowalne
- Typ hamulca: Hamulec wyłączony, hamulec normalny (z intensywnością hamowania regulowaną w 3 poziomach), rewers (umożliwia włączenie biegu wstecznego silnika za pomocą dodatkowego kanału z przełącznikiem, prędkość obrotowa silnika wsteczna jest kontrolowana przez regulator przepustnicy), rewers liniowy (umożliwia włączenie biegu wstecznego silnika za pomocą dodatkowego kanału z regulatorem proporcjonalnym, za pomocą którego kontrolowana jest prędkość obrotowa silnika wsteczna).
- Siła hamowania: Intensywność hamowania można regulować w zakresie 60, 90 lub 100% w trybie „Normalnego hamowania”.
- Metoda odłączania silnika: Miękkie wyłączenie: Kontroler stopniowo zmniejsza moc do 60% pełnej mocy w ciągu 3 sekund po aktywacji zabezpieczenia napięciowego. Twarde wyłączenie: Silnik jest natychmiast wyłączany.
- Liczba ogniw LiPo: Zalecamy ustawienie ręczne, aby uzyskać 100% niezawodną funkcję ochrony napięcia. Kontroler automatycznie oblicza liczbę ogniw podłączonego akumulatora zgodnie z regułą „3,7 V na ogniwo”, jeśli wybierzesz automatyczne wykrywanie.
- Ochrona napięciowa: Próg ochrony napięciowej można regulować i wynosi on 2,8 V/ogniwo, 3,0 V/ogniwo lub 3,4 V/ogniwo. Zabezpieczenie można również całkowicie wyłączyć.
- Rozruch: Rozruch normalny (natychmiastowy), Rozruch łagodny (z wolnym startem dla silników z dużymi śmigłami, przekładnią lub mniejszymi dmuchawami), Bardzo łagodny rozruch (z bardzo wolnym startem dla silników z dużymi śmigłami, przekładnią lub dmuchawami od 90 mm).
- Czas: regulowany na 5, 15 lub 25°.
- DEO Freewheel: Funkcję tę można włączać i wyłączać. Może ona zapewnić lepszą liniowość lub płynniejszą reakcję przepustnicy.
- Tryb wyszukiwania: Może być pomocny w przypadku poszukiwania modelu, który wylądował w trudnym terenie — kontroler sprawia, że silnik wydaje sygnał dźwiękowy po otwarciu przepustnicy do zera na określony czas.
Funkcje ochrony kontrolera
- Zabezpieczenie przed uruchomieniem: Jeżeli silnik nie zacznie się obracać w ciągu 2 sekund od momentu wciśnięcia przepustnicy, sterownik rozłączy silnik.
- Zabezpieczenie termiczne: Jeśli temperatura sterownika przekroczy 120°C, sterownik ograniczy moc wyjściową do 60% (jeśli ustawiono funkcję łagodnego wyłączania silnika) lub całkowicie wyłączy silnik (jeśli ustawiono funkcję twardego wyłączania).
- Utrata sygnału przepustnicy: Kontroler ograniczy moc, jeśli sygnał zaniknie na 1 sekundę; jeśli sygnał zaniknie na dłużej niż 2 sekundy, silnik całkowicie się wyłączy.
- Zabezpieczenie przed przeciążeniem: Sterownik wyłączy silnik lub automatycznie go uruchomi ponownie, gdy jego obciążenie nagle wzrośnie do bardzo wysokiej wartości.
- Ochrona napięciowa: Gdy napięcie akumulatora napędowego spadnie poniżej ustawionego poziomu progowego, uruchamia się ochrona napięciowa kontrolera. Kontroler ogranicza moc wyjściową do 60% (jeśli ustawiono miękkie wyłączenie silnika) lub całkowicie wyłącza silnik (jeśli ustawiono twarde wyłączenie).
- Zabezpieczenie przed nieprawidłowym napięciem zasilania: Jeśli napięcie akumulatora napędowego nie mieści się w dopuszczalnym zakresie sterownika, uruchomi się zabezpieczenie przed nieprawidłowym napięciem zasilania; sterownik zasygnalizuje ostrzeżenie, wydając sygnał dźwiękowy silnika.
Wskazówka: Przy pierwszym uruchomieniu kontrolera najpierw skalibruj zakres przepustnicy zgodnie z instrukcją. Dopiero wtedy można używać kontrolera i ustawiać inne parametry za pomocą nadajnika lub programatora LED.
Informacje techniczne
| Używać | Samolot |
| Typ | Alternatywny |
| Prąd ciągły [A] | 40 |
| Maksymalny prąd szczytowy [A] | 60 |
| Artykuły NiXX | 8 - 12 |
| Artykuły LiXX | 3 - 4 |
| Napięcie BEC [V] | 5 |
| Prąd BEC [A] | 5 |
| Długość [mm] | 60 |
| Szerokość [mm] | 25 |
| Wysokość [mm] | 8 |
| Waga [g] | 36 |
| Regulacja | Jednokierunkowy |
| Hamulec | Tak |
| Wejście czujnika | NIE |
| Programowalny | Tak |
