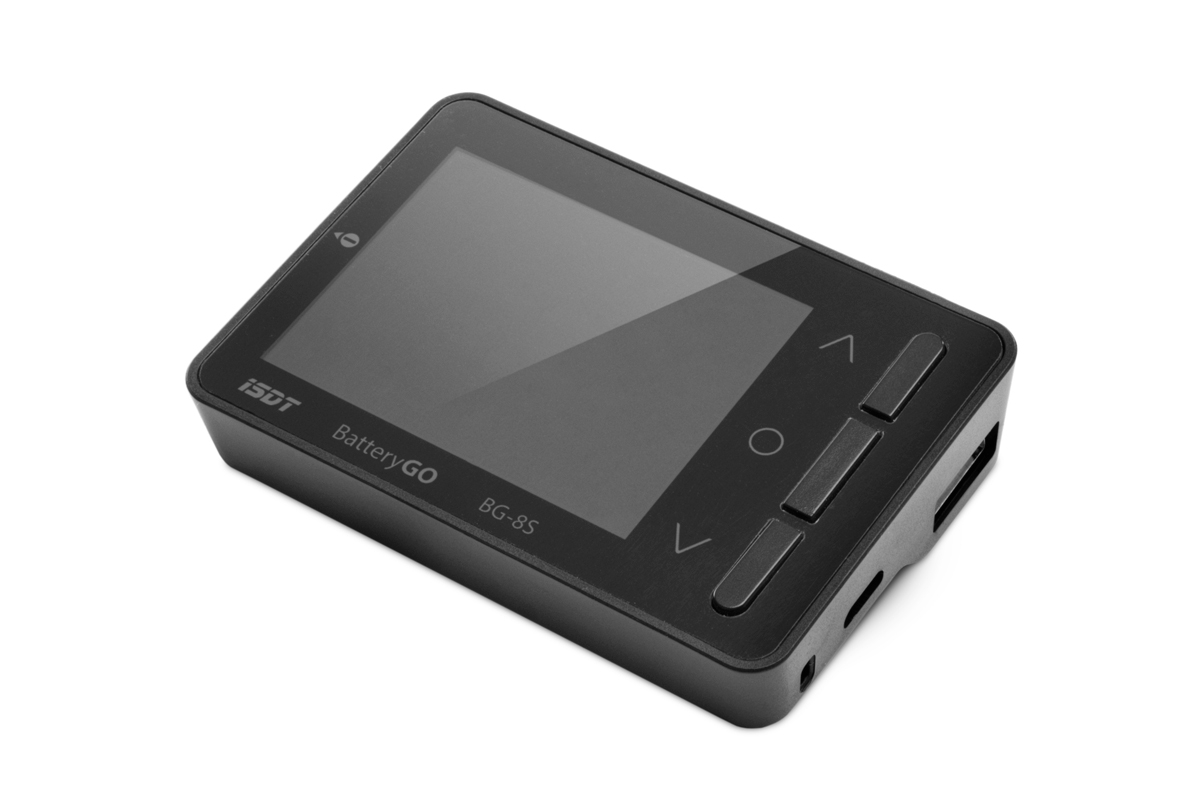

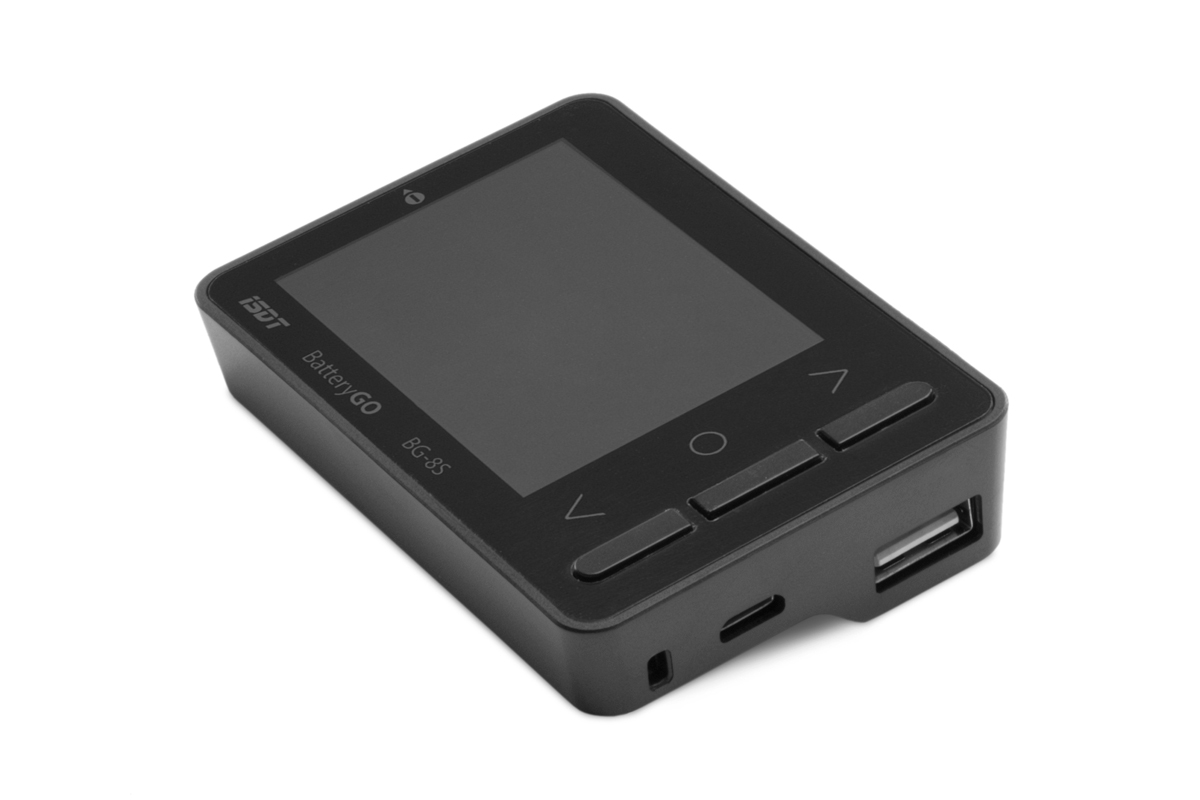

Tester/balanser iSDT BG-8S

Kieszonkowy wielofunkcyjny tester napięcia z podświetlanym kolorowym wyświetlaczem LCD do akumulatorów LiPo, LiFe, Li-Ion, LiHV i NiXX 1S–8S, balancer do akumulatorów litowych, tester sygnału serwomechanizmu (PWM do klasycznych serwomechanizmów i S.BUS) i ładowarka USB. Wymiary: 80×55×19 mm, waga: 59 g.

BG-8S to wielofunkcyjny przyrząd pomiarowy, który umożliwia testowanie stanu pakietów akumulatorów większości głównych typów modeli: Li-Po, Li-ion, LiFe, LiHV, NiCd i NiMH. Umożliwia również autonomiczne wyważanie pakietów litowych w celu wyrównania napięcia poszczególnych ogniw do tego samego poziomu. W trybie testowania sygnału serwa można go używać do pomiaru parametrów sygnału serwa na wyjściu odbiornika - PWM dla klasycznych serw i szeregowego S.BUS. Może również pełnić funkcję inteligentnej ładowarki USB lub power banku zasilanego z podłączonego akumulatora.

Testowanie napięcia baterii litowej

Urządzenie umożliwia pomiar akumulatorów litowych 2S–8S (LiPo, Li-Ion, LiFe, LiHV) bez konieczności dodatkowego zasilania. Aby przetestować akumulatory 1S, należy podłączyć akumulator zasilający o napięciu wyższym niż 5 V do gniazda wejściowego XT60i. Testowany akumulator podłącza się bezpośrednio (zestawy ze złączami serwisowymi JST-XH) lub za pomocą odpowiedniego adaptera. Tester mierzy i wyświetla:

• całkowite napięcie akumulatora,
• napięcie poszczególnych ogniw zestawu,
• różnica napięć pomiędzy ogniwami o najwyższym i najniższym napięciu.

Badanie napięcia akumulatorów NiCd i NiMH

Podczas testowania akumulatorów NiCd i NiMH o liczbie ogniw 4-10 nie jest wymagane żadne dodatkowe źródło zasilania. Aby przetestować akumulatory NiCd i NiMH o liczbie ogniw mniejszej niż 4, do gniazda wejściowego XT60i należy podłączyć źródło zasilania o napięciu wyższym niż 5 V.

Tester mierzy i wyświetla:

• całkowite napięcie akumulatora.

WYWAŻARKA (2S–8S)

BG-8S umożliwia autonomiczne balansowanie - urządzenie rozładowuje ogniwa zestawu do poziomu ogniwa o najniższym napięciu (urządzenie zasilane jest z rozładowującego się akumulatora).

Tester sygnału serwa

Aby przetestować sygnał serwa, podłącz odpowiednie wyjście (kanał) lub gniazdo S.BUS odbiornika do BG-8S za pomocą trzyżyłowego kabla serwa w standardowym połączeniu, tak aby czarny (brązowy) przewód (-) był podłączony do styku gniazda testera/balansera (-). Jeśli napięcie zasilania odbiornika jest niższe niż 5,0 V, do gniazda XT60i należy podłączyć zewnętrzny zasilacz o napięciu co najmniej 5 V.

• Testowanie sygnału PWM - sygnału o modulacji szerokości dla klasycznych serwomechanizmów: Po podłączeniu wyjścia sygnału z odbiornika dla klasycznych serwomechanizmów (PWM), BG-8S mierzy i wyświetla napięcie zasilania odbiornika, częstotliwość powtarzania i szerokość impulsu sygnału, która jest również wyświetlana jako względna wielkość odchylenia w procentach.
• Testowanie sygnału S.BUS – sygnał szeregowy dla serwomechanizmów S.BUS: Po podłączeniu wyjścia sygnału szeregowego S.BUS z odbiornika BG-8S wyświetla on względną wielkość wychylenia w procentach oraz jako wykres słupkowy w maksymalnie 18 kanałach.

Ładowarka USB

BG-8S można również używać jako „terenowej” ładowarki USB lub power banku zasilanego z akumulatora podłączonego do gniazda XT60i - akumulator jest chroniony przez tester przed nadmiernym rozładowaniem. BG-8S umożliwia ładowanie urządzeń konwencjonalnych (5 V/2 A), a także inteligentne szybkie ładowanie urządzeń wykorzystujących technologię Qualcomm Quick Charge 2.0/3.0, jest kompatybilny z urządzeniami BC1.2 i Apple. Umożliwia ładowanie maksymalnie 12 V/2 A.

Zawartość opakowania

W skład zestawu wchodzi tester BG-8S, folia ochronna na ekran i instrukcja.
