Karta programująca Kavan PRO

Karta programująca LED do kontrolerów serii Kavan PRO (kompatybilna również z kontrolerami FOXY G2) przeznaczona do samolotów umożliwia łatwe i szybkie programowanie kontrolerów zarówno w domu „na stole”, jak i na lotnisku.

Kontroler jest podłączony za pomocą kabla serwo, gniazdo znajduje się na górze skrzynki. Karta jest zasilana ze stabilizatora BEC kontrolera Kavan PRO lub ze standardowej baterii odbiornika NiCd/NiMH/2S LiPo/LiFe 4-5 ogniw podłączonej do skrzynki (w przypadku kontrolera OPTO). Programowanie odbywa się z podłączonym silnikiem i baterią napędową (również w przypadku kontrolerów OPTO).

UWAGA: Karta programująca Kavan PRO LED nie może być stosowana do programowania sterowników FOXY pierwszej generacji, a karta programująca FOXY pierwszej generacji nie może być stosowana do programowania sterowników Kavan PRO.

Kontrolery Kavan R można zaprogramować w modelu z zamontowanym śmigłem. Ze względów bezpieczeństwa nadal zalecamy jednak zdejmowanie śmigła podczas programowania, aby zapobiec możliwym wypadkom spowodowanym zaniedbaniem lub błędem operatora. Podobnie, programuj kontrolery w samochodach i łodziach bezpiecznie umieszczone na stojaku z kołami lub śmigłem w powietrzu lub z usuniętym sprzęgłem zębatym lub wału łodzi.

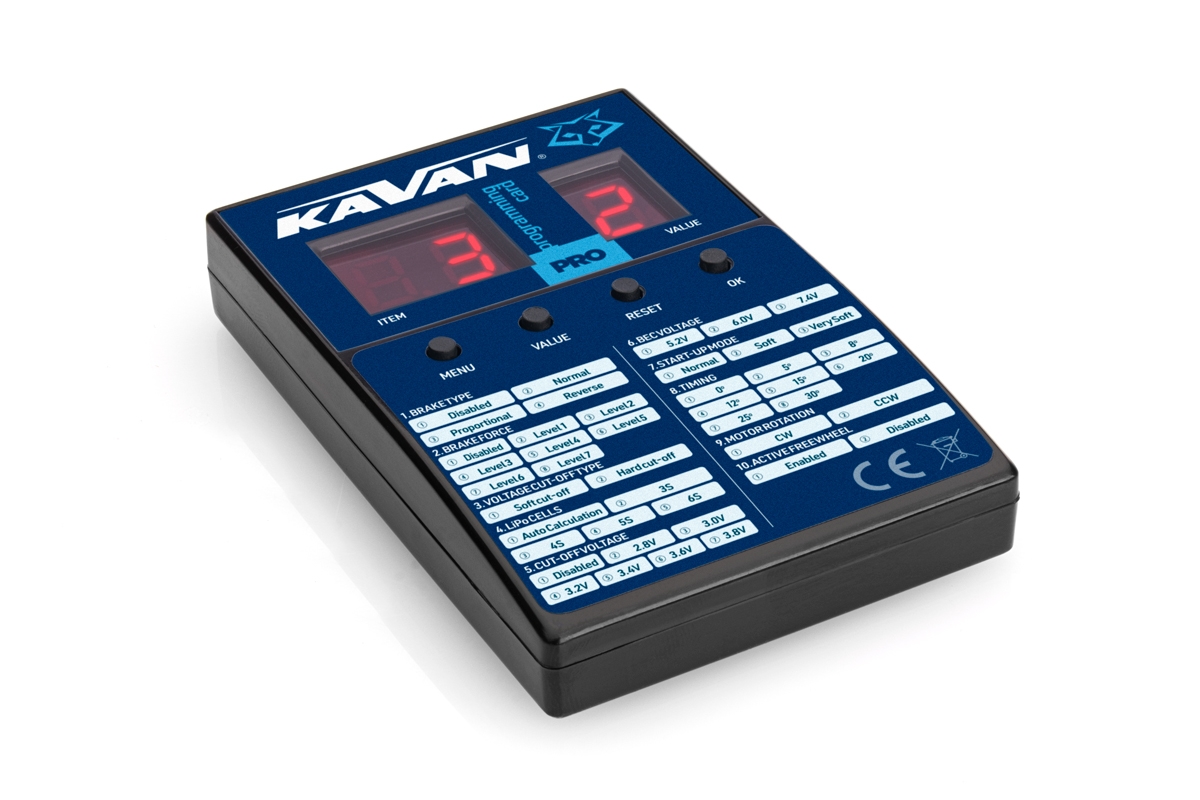

Do programowania służą cztery przyciski na przednim panelu karty. Za ich pomocą wybiera się funkcje programu („ITEM”) do regulacji i ustawia ich wartość („VALUE”). Przycisk „OK” potwierdza wprowadzoną zmianę i wysyła ją do sterownika, przycisk „RESET” służy do usuwania wszystkich ustawień i przywracania wszystkich wartości do ustawień fabrycznych. Numer funkcji programu wyświetlany jest po lewej stronie na dwucyfrowym wyświetlaczu LED („ITEM”), wartość funkcji wyświetlana jest na jednocyfrowym wyświetlaczu LED po prawej stronie („VALUE”).

Sposób podłączenia kontrolera do karty programującej LED zależy od typu kontrolera - różni się w zależności od tego, czy jest to kontroler ze stabilizatorem mocy BEC, czy kontroler OPTO. Podczas podłączania należy dokładnie przestrzegać instrukcji dołączonych do karty i kontrolera. Lista funkcji i wartości regulowanych znajduje się na etykiecie na karcie; szczegółowy opis funkcji znajduje się w instrukcji dołączonej do kontrolerów FOXY G2.

Zawartość opakowania

W skład zestawu wchodzi karta programująca Kavan PRO LED, trzyżyłowy kabel programujący oraz instrukcja.
