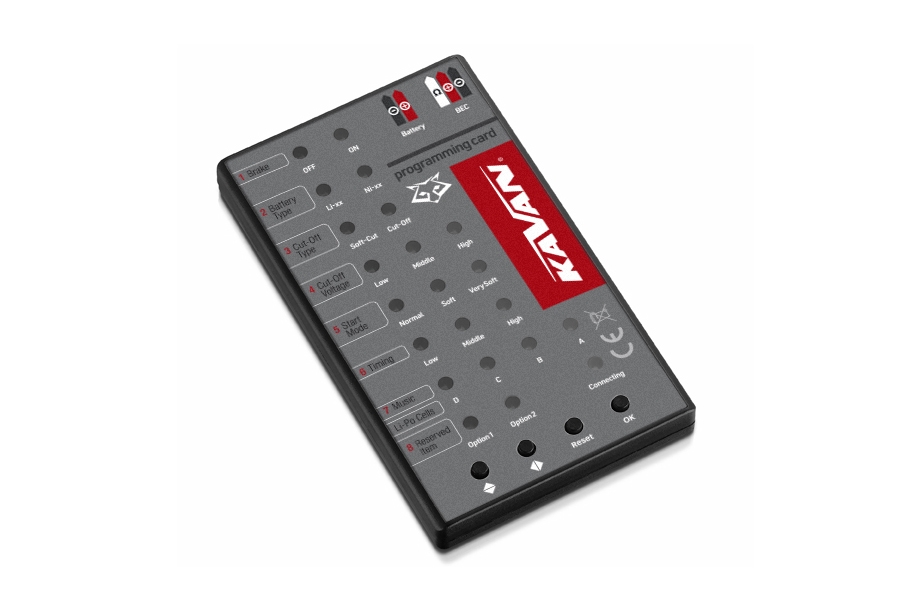

Karta programowania Kavan

Karta programująca do kontrolerów lotu KAVAN R (kompatybilna również z kontrolerami RAY G2) służy do łatwego i szybkiego programowania kontrolerów - zarówno w domu "na stole", jak i na lotnisku.

Kontroler jest podłączony za pomocą kabla serwo, gniazdo znajduje się na górze karty. Karta jest zasilana ze stabilizatora BEC kontrolera KAVAN R. Programowanie odbywa się przy podłączonym silniku i akumulatorze napędowym.

UWAGA: Karta programująca KAVAN R LED nie może być używana do programowania sterowników RAY pierwszej generacji, a karta programująca RAY pierwszej generacji nie może być używana do programowania sterowników KAVAN R.

Kontrolery KAVAN R można zaprogramować w modelu z zainstalowanym śmigłem. Jednak ze względów bezpieczeństwa nadal zalecamy usunięcie śmigła podczas programowania, aby zapobiec możliwym wypadkom spowodowanym przez zaniedbanie lub błąd operatora.

Do programowania służą cztery przyciski na dolnej krawędzi karty. Za ich pomocą wybiera się funkcje programu do regulacji i ustawia ich wartość, sygnalizowaną świeceniem odpowiedniej diody LED. Przycisk „OK” potwierdza wprowadzoną zmianę i wysyła ją do kontrolera, przycisk „Reset” służy do kasowania wszystkich ustawień i przywracania wszystkich wartości do ustawień fabrycznych. Stan komunikacji z kontrolerem sygnalizuje dioda LED „Connecting”.

Programowanie: Odłącz kabel serwa kontrolera od odbiornika, a następnie podłącz go do gniazda w prawym górnym rogu karty oznaczonego „BEC”. Podłącz akumulator napędowy do kontrolera; diody LED na karcie zaświecą się i pokażą Ci aktualne wartości zadane poszczególnych funkcji – i możesz ustawiać!

Wykaz funkcji i wartości regulowanych podany jest na etykiecie umieszczonej na karcie, szczegółowy opis funkcji znajduje się w instrukcji dołączonej do sterowników KAVAN R.
