RadioLink AT10II to dwunastokanałowy nadajnik komputerowy dla zaawansowanych modelarzy sportowych i rekreacyjnych, który umożliwia pełną kontrolę wszystkich popularnych obecnie typów modeli - modeli akrobacyjnych, szybowców, śmigłowców, wielowirnikowców, łodzi, samochodów i innego sprzętu naziemnego. Urządzenie posiada praktyczne etui, które idealnie dopasowuje się do dłoni, oraz klasyczny, sprawdzony, ergonomiczny układ elementów sterujących. Nadajnik można zawiesić na szyi, na środkowym haczyku, za pomocą paska (sprzedawanego oddzielnie).
Sterownica

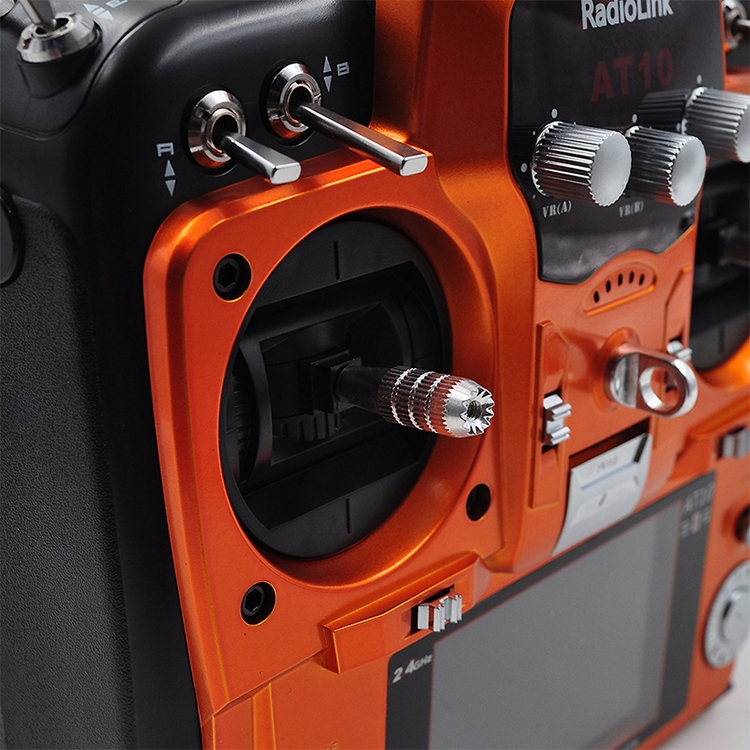

Główne funkcje kontrolowane są przez precyzyjne kontrolery krzyżowe z regulowaną siłą sprężyny neutralizującej i możliwością przesuwania zablokowanej osi przepustnicy w lewo lub w prawo. Umożliwia to swobodny wybór trybów pracy regulatorów krzyżowych 1–4. Dźwignie sterujące mają regulowaną długość, można również zakupić długie głowice aluminiowe (z gwintem M3).

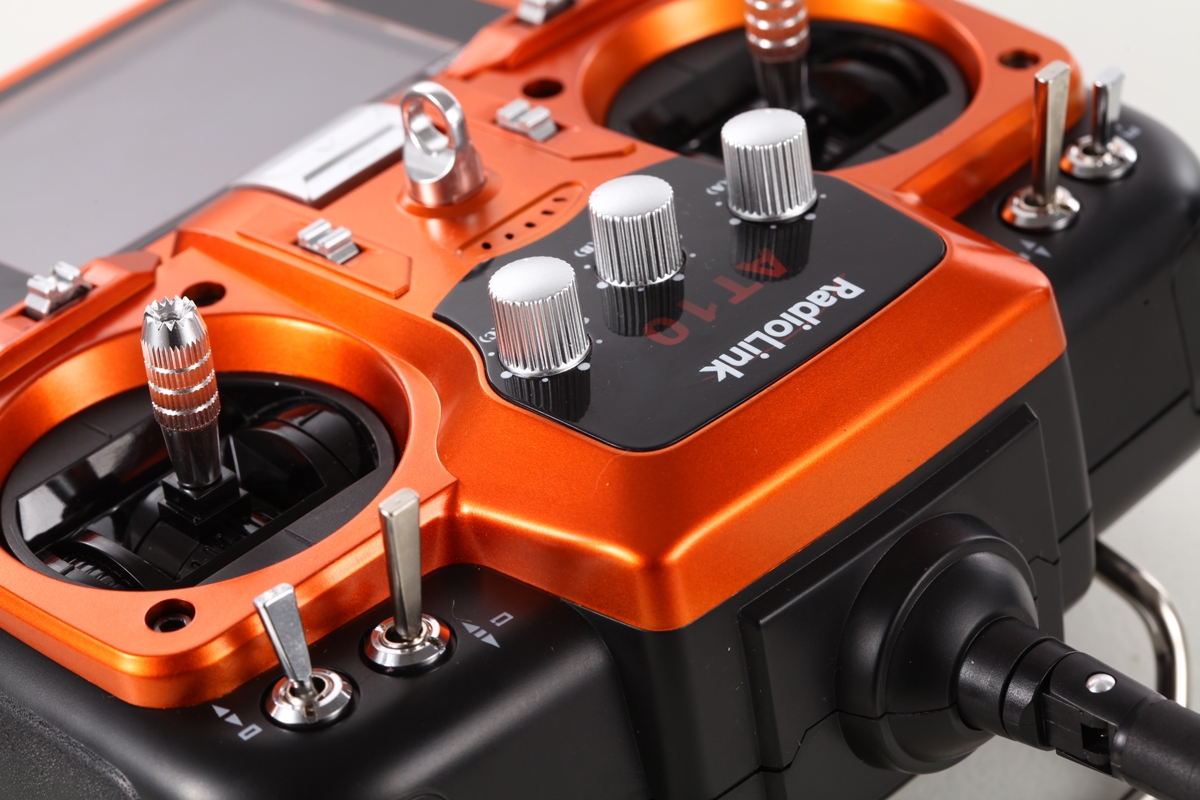

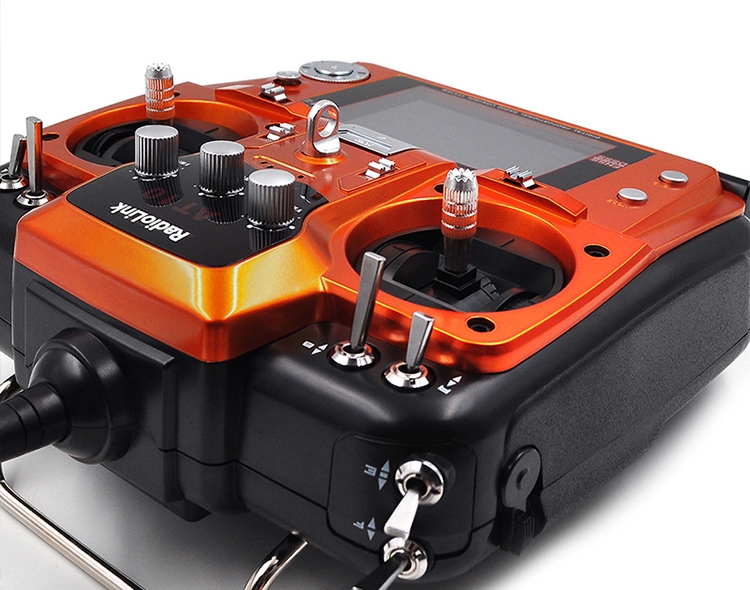

Cyfrowe trymery posiadają sygnał dźwiękowy i graficzne przedstawienie położenia na wyświetlaczu. Są one umieszczone nieco ekscentrycznie i łatwo do nich dotrzeć. Dodatkowymi funkcjami proporcjonalnymi można sterować za pomocą dwóch pokręteł po bokach nadajnika, z mechanicznie zablokowaną pozycją środkową oraz trzech przycisków zlokalizowanych centralnie nad głównym wyłącznikiem zasilania. Osiem przełączników (trzy trójpozycyjne i jeden chwilowy dwupozycyjny) może służyć jako przełączniki kanałów do zmiany trybów lotu lub włączania/wyłączania mikserów. Sterowanie można dowolnie przypisywać.
Zasilanie nadajnika

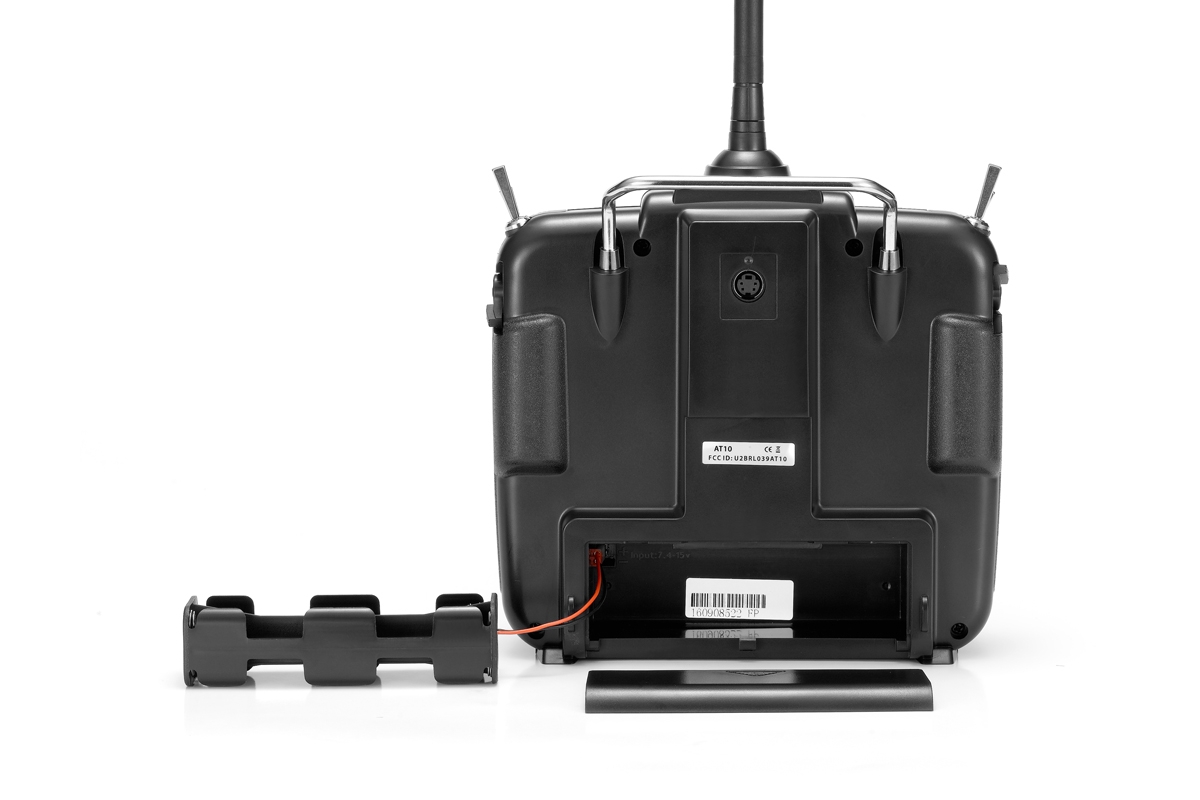

RadioLink AT10II umożliwia korzystanie z szerokiej gamy źródeł zasilania: ośmiu baterii alkalicznych umieszczonych w uchwycie dołączonym do nadajnika, pakietów akumulatorów NiMH z ośmioma ogniwami rozmiaru AA (baterie ołówkowe) lub zestawów LiPo, LiFe, Li-ion składających się z dwóch do czterech ogniw. Napięcie akumulatora wyświetlane jest na wyświetlaczu w formie numerycznej i graficznej. Próg sygnalizacji niskiego napięcia jest regulowany. Polecamy nasze pakiety NiMH 9,6 V wykonane z ogniw o niskim stopniu samorozładowania (Eneloop, RayLong). Są to nadajniki wykonywane na zamówienie i wyposażone w gniazdo ładowania.
Układ przesyłowy
Nadajnik wykorzystuje unikalną technologię RadioLink polegającą na równoczesnej transmisji z przeskokiem częstotliwości DSSS i FHSS, co gwarantuje duży zasięg, niezawodność i doskonałą odporność na zakłócenia. System pozwala na transmisję danych telemetrycznych z odbiornika i ich wyświetlanie na wyświetlaczu nadajnika.
Interfejs użytkownika
Nadajnik programuje się za pomocą obrotowego koła/przycisku programowania 3D, dwóch przycisków oraz miniaturowego joysticka z kursorem, a także podświetlanego kolorowego wyświetlacza LCD. Wyświetlacz posiada regulowany kontrast i możliwość wyboru trybu wyświetlania „kolor na czarnym tle” lub „kolor na białym tle”, co pozwala na idealne dopasowanie wyświetlacza do warunków oświetleniowych otoczenia.
Oprogramowanie
Oprogramowanie jest klasyczne, posiada zaprogramowane miksy i szablony programów dla różnych typów modeli. Nadajnik posiada pamięć dla 15 modeli.

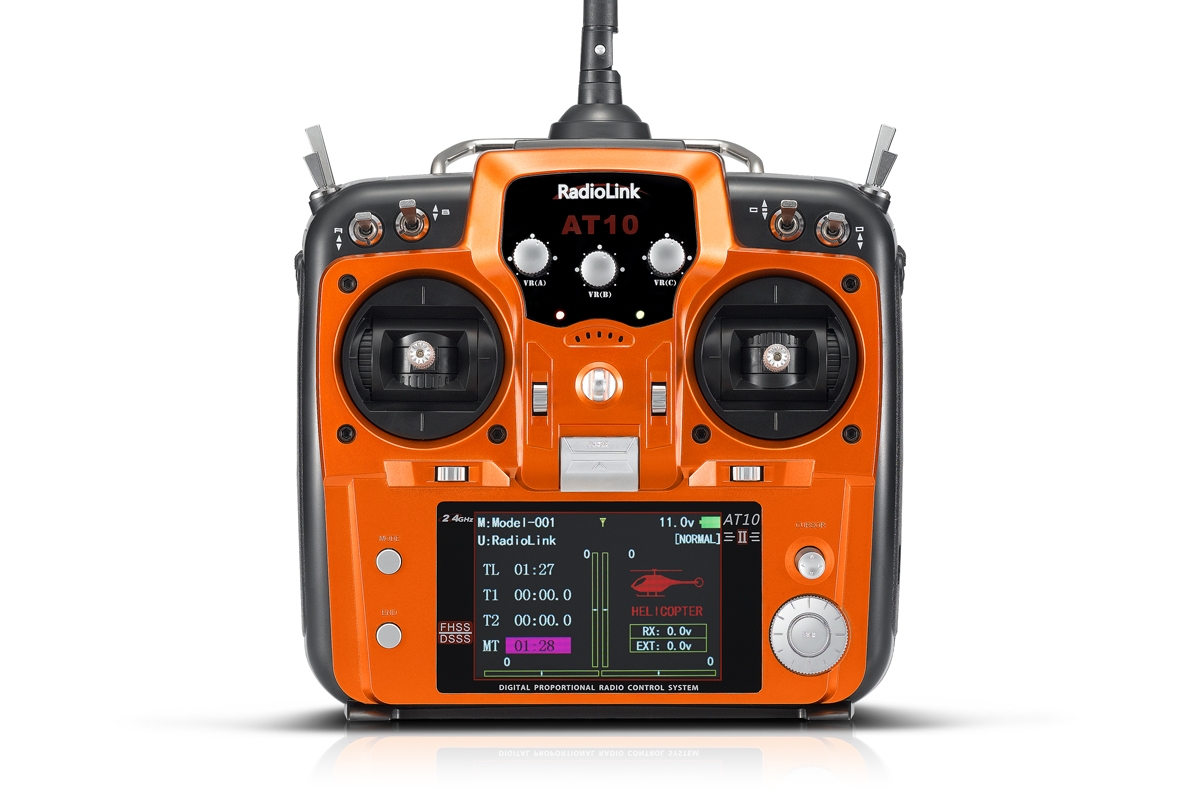

Menu operacyjne składa się z trzech podstawowych ekranów. Ekran startowy służy do obsługi nadajnika w normalnym trybie pracy - wyświetla on typ i nazwę wybranego modelu, aktualny tryb lotu, typ używanego odbiornika, położenia trymerów cyfrowych, napięcie zasilania nadajnika, dane dotyczące pomiaru czasu, a w przypadku stosowania odbiornika telemetrycznego również napięcie zasilania odbiornika. Ekran telemetrii wyraźnie wyświetla dane ze wszystkich podłączonych czujników i modułów telemetrycznych, a ekran monitora serwomechanizmu zapewnia graficzną reprezentację ruchów serwomechanizmu we wszystkich kanałach.
Menu programu jest zawsze podzielone na dwie części dla zachowania przejrzystości. Menu BASIC zawiera podstawowe ustawienia systemu nadajnika, podstawowe ustawienia modelu (typ modelu, przypisania kontrolerów i przełączników, rozmiary i kierunki odchyleń, trymery i subtrymy, podwójne odchylenia i wykładniki itp.). Menu ADVANCE zawiera miksy programowalne dowolnie, miksy specjalne właściwe dla danego typu modelu (krzywe przepustnicy i krzywe zbiorcze, miks motylkowy, miks dla powierzchni ogonowych motylkowych itp.).
Wstępnie zaprogramowane typy modeli:
- szybowiec (jedna lotka + jedna klapa),
- szybowiec (dwie lotki + jedna klapa),
- szybowiec (dwie lotki + dwie klapy),
- samoloty akrobacyjne,
- śmigłowiec,
- wielowirnikowiec.
Zaprogramowane miksy i funkcje:
- ustawienie kierunku wychylenia serwomechanizmu;
- ustawianie punktów końcowych ugięcia;
- przycinanie;
- przytnij rozmiar kroku;
- podwójne odchylenia;
- ustawienie prędkości ruchu serwomechanizmu;
- wykładniczy przebieg odchyleń;
- wyłączenie silnika;
- bezpieczna praca na biegu jałowym;
- Awaryjne odchylenia zabezpieczające;
- zdalne sterowanie wzmocnieniem żyroskopu dla helikopterów i samolotów;
- trzy timery;
- nauczyciel-uczeń;
- monitor serwa;
- klapolotki;
- sterolotki;
- powierzchnia ogona motyla;
- osiem dowolnie programowalnych miksów (cztery liniowe, czwarty z pięciopunktową krzywą);
- hamulce aerodynamiczne;
- kontrola krzywizny krawędzi spływu szybowców;
- miks lotek i steru kierunku;
- połączenie klapy i steru wysokości;
- mikser klap i lotek;
- ailevator (ster wysokości dla dwóch serwomechanizmów);
- wykończenie klapy;
- mieszanka motyli;
- kopnięcie, obrót;
- krzywa przepustnicy (dla samolotów silnikowych);
- opóźnienie gazowe;
- krzywa przepustnicy (siedmiopunktowa dla śmigłowców);
- krzywa zbiorcza (siedmiopunktowa dla śmigłowców);
- rewolucja;
- płyta mieszająca, płyta sterująca (osiem typów);
- mieszanie z gazem (dla śmigłowców);
- granica odchyleń cyklicznych;
- zbiorczy trym i przepustnica w zawisie;
- przycinanie zbiorowe wysokie i niskie;
- autorotacja;
- kontrola gubernatora;
- tryby lotu (do pięciu trybów dla szybowców i śmigłowców);
- tryby lotu kontrolera lotu dla wielowirnikowców i dronów;
- Gniazdo micro USB służy do aktualizacji oprogramowania sprzętowego za pomocą komputera.
Gniazdo nauczyciel-uczeń służy do sterowania modelami wykorzystującymi podwójny system sterowania z dwoma nadajnikami RadioLink połączonymi kablem nauczyciel-uczeń; AT10II może służyć zarówno jako nadajnik dla nauczyciela, jak i ucznia. Pełniąc funkcję nadajnika nauczycielskiego pozwala uczniowi nadawać wszystkie kanały lub tylko wybrane; Możliwe jest również przeprowadzenie uczniowi kontroli częściowej. Oprócz klasycznego połączenia kablowego (nr zamówienia: 1RL0058) możliwe jest również wykorzystanie połączenia bezprzewodowego za pomocą odbiornika z wyjściem PPM podłączonego za pomocą specjalnego adaptera (nr zamówienia: 1RL0056) do gniazda nauczyciel-uczeń w nadajniku nauczyciela. Odbiornik jest sparowany z nadajnikiem ucznia.
Telemetria
Podczas korzystania z odbiornika telemetrycznego (R12DS, R9DS) na wyświetlaczu nadajnika pokazywane jest napięcie zasilania odbiornika i siła sygnału (z regulowanym poziomem progowym dla sygnalizacji ostrzegawczej). Po podłączeniu modułu telemetrycznego PRM-01 mierzone i wyświetlane jest również napięcie akumulatora napędowego (1–6S LiPo).
Kompatybilne odbiorniki:
- telemetria pełnego zakresu: R9DS, R12DS,
- nietelemetryczne z pełnym zasięgiem: R12DSM Mini,
- nietelemetryczne z ograniczonym zasięgiem: R6DS, R6DSM Mini,

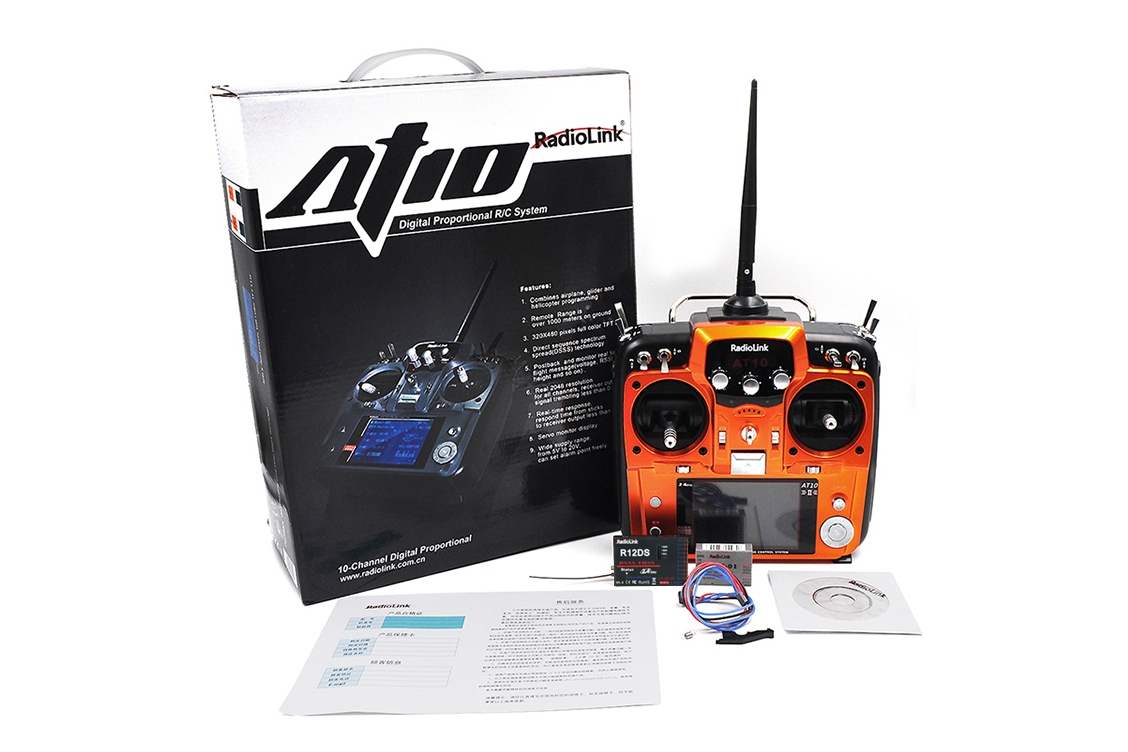

Zestaw zawiera:
- Nadajnik RadioLink AT10II,

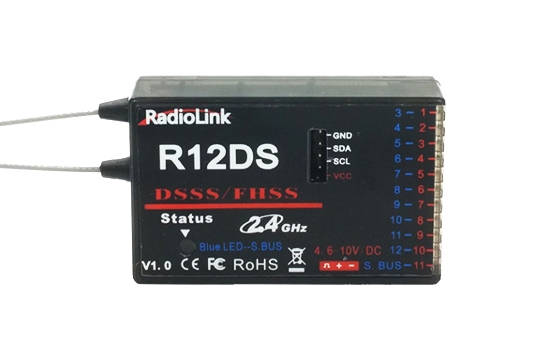

- dwunastokanałowy odbiornik telemetryczny R12DS,
- moduł telemetryczny do pomiaru napięcia PRM-01 z kablem,
- instrukcja obsługi.
